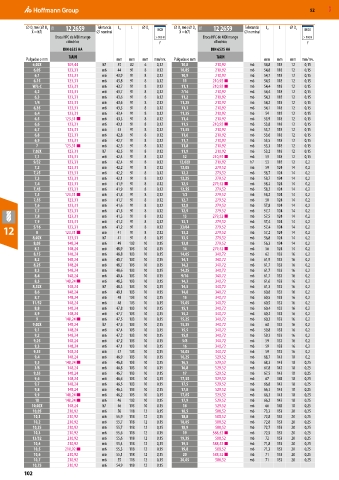

Page 102 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

⌀ D m6 (⌀ D C 11E 12 2659 Tolerancia L 2 L ⌀ D s INOX ⌀ D m6 (⌀ D C 11E 12 2659 Tolerancia L 2 L ⌀ D s INOX
C
C
X = h7) ⌀ nominal X = h7) ⌀ nominal
Broca HPC de MDI mango > 900 N Broca HPC de MDI mango > 900 N
cilíndrico f cilíndrico f
DIN 6535 HA DIN 6535 HA
TiAlN TiAlN
Pulgadas o mm mm mm mm mm/rev. Pulgadas o mm mm mm mm mm/rev.
6,02X 109,44 h7 35 82 6 0,12 10,8 210,92 m6 54,8 118 12 0,15
6,05 123,31 m6 44 91 8 0,12 10,85 210,92 m6 54,8 118 12 0,15
6,1 123,31 m6 43,9 91 8 0,12 10,9 210,92 m6 54,7 118 12 0,15
6,15 123,31 m6 43,8 91 8 0,12 11 210,92 ■ m6 54,5 118 12 0,15
W/L-C 123,31 m6 43,7 91 8 0,12 11,1 210,92 ■ m6 54,4 118 12 0,15
6,2 123,31 m6 43,7 91 8 0,12 7/16 210,92 m6 54,4 118 12 0,15
6,3 123,31 m6 43,6 91 8 0,12 11,2 210,92 m6 54,2 118 12 0,15
1/4 123,31 m6 43,6 91 8 0,12 11,25 210,92 m6 54,2 118 12 0,15
6,35 123,31 m6 43,5 91 8 0,12 11,3 210,92 m6 54,1 118 12 0,15
6,4 123,31 m6 43,4 91 8 0,12 11,35 210,92 m6 54 118 12 0,15
6,5 123,31 ■ m6 43,3 91 8 0,12 11,4 210,92 m6 53,9 118 12 0,15
6,6 123,31 m6 43,1 91 8 0,12 11,5 210,92 ■ m6 53,8 118 12 0,15
6,7 123,31 m6 43 91 8 0,12 11,55 210,92 m6 53,7 118 12 0,15
6,8 123,31 m6 42,8 91 8 0,12 11,6 210,92 m6 53,6 118 12 0,15
6,9 123,31 m6 42,7 91 8 0,12 11,7 210,92 m6 53,5 118 12 0,15
7 123,31 ■ m6 42,5 91 8 0,12 11,8 210,92 m6 53,3 118 12 0,15
7,02X 123,31 h7 42,5 91 8 0,12 11,9 210,92 m6 53,2 118 12 0,15
7,1 123,31 m6 42,4 91 8 0,12 12 210,92 ■ m6 53 118 12 0,15
9/32 123,31 m6 42,4 91 8 0,12 12,02X 210,92 h7 53 118 12 0,2
7,2 123,31 m6 42,2 91 8 0,12 12,05 279,52 m6 59 124 14 0,2
7,25 123,31 m6 42,2 91 8 0,12 12,2 279,52 m6 58,7 124 14 0,2
7,3 123,31 m6 42,1 91 8 0,12 12,25 279,52 m6 58,7 124 14 0,2
7,4 123,31 m6 41,9 91 8 0,12 12,5 279,52 ■ m6 58,3 124 14 0,2
7,45 123,31 m6 41,9 91 8 0,12 12,55 279,52 m6 58,2 124 14 0,2
7,5 123,31 ■ m6 41,8 91 8 0,12 1/2 279,52 m6 58,2 124 14 0,2
7,55 123,31 m6 41,7 91 8 0,12 12,7 279,52 m6 58 124 14 0,2
7,6 123,31 m6 41,6 91 8 0,12 12,8 279,52 m6 57,8 124 14 0,2
7,7 123,31 m6 41,5 91 8 0,12 12,9 279,52 m6 57,7 124 14 0,2
7,8 123,31 m6 41,3 91 8 0,12 13 279,52 ■ m6 57,5 124 14 0,2
7,9 123,31 m6 41,2 91 8 0,12 13,1 279,52 m6 57,4 124 14 0,2
12 5/16 123,31 ■ m6 41,2 91 8 8 0,12 33/64 279,52 m6 57,4 124 14 0,2
123,31
8
41
m6
m6
279,52
13,2
57,2
0,2
14
124
91
0,12
8,02X 123,31 h7 41 91 8 0,15 13,5 279,52 m6 56,8 124 14 0,2
8,05 148,24 m6 49 103 10 0,15 13,8 279,52 m6 56,3 124 14 0,2
8,1 148,24 m6 48,9 103 10 0,15 14 279,52 ■ m6 56 124 14 0,2
8,15 148,24 m6 48,8 103 10 0,15 14,05 340,72 m6 62 133 16 0,2
8,2 148,24 m6 48,7 103 10 0,15 14,1 340,72 m6 61,9 133 16 0,2
8,25 148,24 m6 48,7 103 10 0,15 14,2 340,72 m6 61,7 133 16 0,2
8,3 148,24 m6 48,6 103 10 0,15 14,25 340,72 m6 61,7 133 16 0,2
8,4 148,24 m6 48,4 103 10 0,15 9/16 340,72 m6 61,7 133 16 0,2
8,5 148,24 ■ m6 48,3 103 10 0,15 14,3 340,72 m6 61,6 133 16 0,2
8,52X 148,24 h7 48,3 103 10 0,15 14,5 340,72 m6 61,3 133 16 0,2
8,6 148,24 m6 48,1 103 10 0,15 14,8 340,72 m6 60,8 133 16 0,2
8,7 148,24 m6 48 103 10 0,15 15 340,72 m6 60,5 133 16 0,2
11/32 148,24 m6 48 103 10 0,15 15,05 340,72 m6 60,5 133 16 0,2
8,8 148,24 m6 47,8 103 10 0,15 15,1 340,72 m6 60,4 133 16 0,2
8,9 148,24 m6 47,7 103 10 0,15 15,2 340,72 m6 60,2 133 16 0,2
9 148,24 ■ m6 47,5 103 10 0,15 15,25 340,72 m6 60,2 133 16 0,2
9,02X 148,24 h7 47,5 103 10 0,15 15,35 340,72 m6 60 133 16 0,2
9,1 148,24 m6 47,4 103 10 0,15 15,5 340,72 m6 59,8 133 16 0,2
9,2 148,24 m6 47,2 103 10 0,15 15,8 340,72 m6 59,3 133 16 0,2
9,25 148,24 m6 47,2 103 10 0,15 5/8 340,72 m6 59 133 16 0,2
9,3 148,24 m6 47,1 103 10 0,15 16 340,72 m6 59 133 16 0,2
9,35 148,24 m6 47 103 10 0,15 16,05 340,72 m6 59 133 16 0,2
9,4 148,24 m6 46,9 103 10 0,15 16,25 529,52 m6 68,7 143 18 0,2
9,5 148,24 ■ m6 46,8 103 10 0,15 16,5 529,52 m6 68,3 143 18 0,25
3/8 148,24 m6 46,8 103 10 0,15 16,8 529,52 m6 67,8 143 18 0,25
9,55 148,24 m6 46,7 103 10 0,15 17 529,52 m6 67,5 143 18 0,25
9,6 148,24 m6 46,6 103 10 0,15 17,35 529,52 m6 67 143 18 0,25
9,7 148,24 m6 46,5 103 10 0,15 17,5 529,52 m6 66,8 143 18 0,25
9,8 148,24 m6 46,3 103 10 0,15 17,8 529,52 m6 66,3 143 18 0,25
9,9 148,24 ■ m6 46,2 103 10 0,15 17,85 529,52 m6 66,3 143 18 0,25
10 148,24 ■ m6 46 103 10 0,15 17,9 529,52 m6 66,2 143 18 0,25
10,02X 148,24 h7 46 103 10 0,15 18 529,52 m6 66 143 18 0,25
10,05 210,92 m6 56 118 12 0,15 18,5 588,52 m6 73,3 153 20 0,25
10,1 210,92 m6 55,9 118 12 0,15 18,8 588,52 m6 72,8 153 20 0,25
10,2 210,92 m6 55,7 118 12 0,15 18,85 588,52 m6 72,8 153 20 0,25
10,25 210,92 m6 55,7 118 12 0,15 18,9 588,52 m6 72,7 153 20 0,25
10,3 210,92 m6 55,6 118 12 0,15 19 588,52 ■ m6 72,5 153 20 0,25
13/32 210,92 m6 55,6 118 12 0,15 19,35 588,52 m6 72 153 20 0,25
10,4 210,92 m6 55,4 118 12 0,15 19,5 588,52 ■ m6 71,8 153 20 0,25
10,5 210,92 ■ m6 55,3 118 12 0,15 19,8 588,52 m6 71,3 153 20 0,25
10,6 210,92 m6 55,1 118 12 0,15 20 588,52 ■ m6 71 153 20 0,25
10,7 210,92 m6 55 118 12 0,15 20,05 588,52 m6 71 153 20 0,25
10,75 210,92 m6 54,9 118 12 0,15
