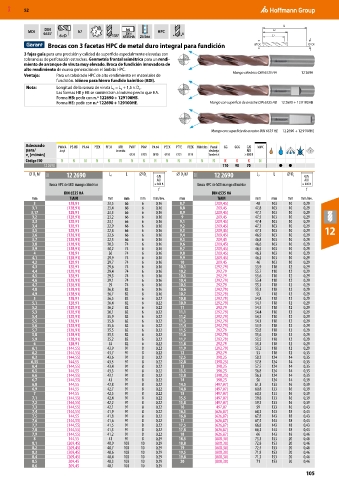

MXD 52

L
DIN
MDI 6537 h7 2 h6 HPC x LC
DIN
6×D 135° 6535 HA 25 bar L2

Brocas con 3 facetas HPC de metal duro integral para fundición DC DS
3 fajas guía para una precisión y calidad de superficie especialmente elevadas con
tolerancias de perforación estrechas. Geometría frontal asimétrica para un rendi-
miento de arranque de viruta muy elevado. Broca de fundición innovadora de
alto rendimiento de nueva generación en el ámbito HPC. Mango cilíndrico DIN 6535 HA 12 2690
Ventaja: Para un taladrado HPC de alto rendimiento en materiales de
fundición. Idóneo para hierro fundido bainítico (ADI).
Nota: Longitud de la ranura de viruta L = L + 1,5 × D .
C
C
2
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 122690 + 129100HB.
Forma HE: pedir con n.º 122690 + 129100HE. Mango con superficie de arrastre DIN 6535 HB 12 2690 + 12 9100HB

Mango con superficie de arrastre DIN 6535 HE 12 2690 + 12 9100HE

Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N K K K N
12 2690 110 90 70 ● ●
⌀ D h7 11E 12 2690 L 2 L ⌀ D s GJS ⌀ D h7 11E 12 2690 L 2 L ⌀ D s GJS
C
C
ADI ADI
Broca HPC de MDI mango cilíndrico ≥ 800 N Broca HPC de MDI mango cilíndrico ≥ 800 N
f f
DIN 6535 HA DIN 6535 HA
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
3 128,91 23,5 66 6 0,16 8,7 (209,45) 48 103 10 0,29
3,1 (128,91) 23,4 66 6 0,16 8,8 209,45 47,8 103 10 0,29
3,17 128,91 23,3 66 6 0,16 8,9 (209,45) 47,7 103 10 0,29
3,2 (128,91) 23,2 66 6 0,16 9 209,45 47,5 103 10 0,29
3,3 128,91 23,1 66 6 0,16 9,1 (209,45) 47,4 103 10 0,29
3,4 128,91 22,9 66 6 0,16 9,2 (209,45) 47,2 103 10 0,29
3,5 128,91 22,8 66 6 0,16 9,3 (209,45) 47,1 103 10 0,29 12
3,6 (128,91) 22,6 66 6 0,16 9,4 (209,45) 46,9 103 10 0,29
3,7 (128,91) 22,5 66 6 0,16 9,5 209,45 46,8 103 10 0,29
3,8 (128,91) 30,3 74 6 0,16 9,6 (209,45) 46,6 103 10 0,29
3,9 (128,91) 30,2 74 6 0,16 9,7 (209,45) 46,5 103 10 0,29
4 128,91 30 74 6 0,16 9,8 (209,45) 46,3 103 10 0,29
4,1 (128,91) 29,9 74 6 0,16 9,9 (209,45) 46,2 103 10 0,29
4,2 128,91 29,7 74 6 0,16 10 209,45 46 103 10 0,29
4,3 128,91 29,6 74 6 0,16 10,1 (292,79) 55,9 118 12 0,29
4,4 (128,91) 29,4 74 6 0,16 10,2 292,79 55,7 118 12 0,29
4,5 128,91 29,3 74 6 0,16 10,3 292,79 55,6 118 12 0,29
4,6 (128,91) 29,1 74 6 0,16 10,4 (292,79) 55,4 118 12 0,29
4,7 (128,91) 29 74 6 0,16 10,5 292,79 55,3 118 12 0,29
4,8 (128,91) 36,8 82 6 0,16 10,6 (292,79) 55,1 118 12 0,29
4,9 (128,91) 36,7 82 6 0,16 10,7 (292,79) 55 118 12 0,29
5 128,91 36,5 82 6 0,22 10,8 (292,79) 54,8 118 12 0,29
5,1 128,91 36,4 82 6 0,22 10,9 (292,79) 54,7 118 12 0,29
5,2 (128,91) 36,2 82 6 0,22 11 292,79 54,5 118 12 0,29
5,3 (128,91) 36,1 82 6 0,22 11,1 (292,79) 54,4 118 12 0,29
5,4 (128,91) 35,9 82 6 0,22 11,2 (292,79) 54,2 118 12 0,29
5,5 128,91 35,8 82 6 0,22 11,3 (292,79) 54,1 118 12 0,29
5,6 (128,91) 35,6 82 6 0,22 11,4 (292,79) 53,9 118 12 0,29
5,7 (128,91) 35,5 82 6 0,22 11,5 292,79 53,8 118 12 0,29
5,8 (128,91) 35,3 82 6 0,22 11,6 (292,79) 53,6 118 12 0,29
5,9 (128,91) 35,2 82 6 0,22 11,7 (292,79) 53,5 118 12 0,29
6 128,91 35 82 6 0,22 11,8 292,79 53,3 118 12 0,29
6,1 (144,55) 43,9 91 8 0,22 11,9 (292,79) 53,2 118 12 0,29
6,2 (144,55) 43,7 91 8 0,22 12 292,79 53 118 12 0,35
6,3 (144,55) 43,6 91 8 0,22 12,5 398,25 58,3 124 14 0,35
6,35 144,55 43,5 91 8 0,22 12,8 (398,25) 57,8 124 14 0,35
6,4 (144,55) 43,4 91 8 0,22 13 398,25 57,5 124 14 0,35
6,5 144,55 43,3 91 8 0,22 13,5 398,25 56,8 124 14 0,35
6,6 (144,55) 43,1 91 8 0,22 13,8 (398,25) 56,3 124 14 0,35
6,7 (144,55) 43 91 8 0,22 14 398,25 56 124 14 0,39
6,8 144,55 42,8 91 8 0,22 14,5 (497,07) 61,3 133 16 0,39
6,9 144,55 42,7 91 8 0,22 14,8 (497,07) 60,8 133 16 0,39
7 144,55 42,5 91 8 0,22 15 (497,07) 60,5 133 16 0,39
7,1 (144,55) 42,4 91 8 0,22 15,5 (497,07) 59,8 133 16 0,39
7,2 (144,55) 42,2 91 8 0,22 15,8 (497,07) 59,3 133 16 0,39
7,3 (144,55) 42,1 91 8 0,22 16 497,07 59 133 16 0,43
7,4 (144,55) 41,9 91 8 0,22 16,5 (626,87) 68,3 143 18 0,43
7,5 144,55 41,8 91 8 0,22 16,8 (626,87) 67,8 143 18 0,43
7,6 (144,55) 41,6 91 8 0,22 17 (626,87) 67,5 143 18 0,43
7,7 (144,55) 41,5 91 8 0,22 17,5 (626,87) 66,8 143 18 0,43
7,8 (144,55) 41,3 91 8 0,22 17,8 (626,87) 66,3 143 18 0,43
7,9 (144,55) 41,2 91 8 0,22 18 (626,87) 66 143 18 0,46
8 144,55 41 91 8 0,29 18,5 (808,30) 73,3 153 20 0,46
8,1 (209,45) 48,9 103 10 0,29 18,8 (808,30) 72,8 153 20 0,46
8,2 (209,45) 48,7 103 10 0,29 19 (808,30) 72,5 153 20 0,46
8,3 (209,45) 48,6 103 10 0,29 19,5 (808,30) 71,8 153 20 0,46
8,4 (209,45) 48,4 103 10 0,29 19,8 (808,30) 71,3 153 20 0,46
8,5 209,45 48,3 103 10 0,29 20 (808,30) 71 153 20 0,46
8,6 209,45 48,1 103 10 0,29
