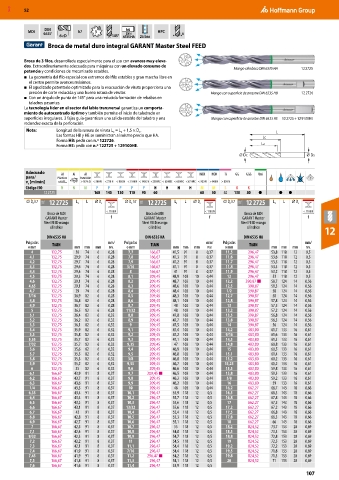

Page 107 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
MDI 6537 h7 3 h6 HPC x
DIN

6×D 145° 6535 HA 25 bar
Broca de metal duro integral GARANT Master Steel FEED
Broca de 3 filos, desarrollada especialmente para el uso con avances muy eleva-
dos. Extraordinariamente adecuada para máquinas con un elevado consumo de Mango cilíndrico DIN 6535 HA 12 2725
potencia y condiciones de mecanizado estables.
■ La geometría del filo especial con extremos del filo estables y gran marcha libre en
el centro permite avances máximos.
■ El agudizado patentado optimizado para la evacuación de viruta proporciona una
presión de corte reducida y una buena rotura de virutas Mango con superficie de arrastre DIN 6535 HB 12 2726
■ Con un ángulo de punta de 145° para una reducida formación de rebabas en
taladros pasantes.
La tecnología líder en el sector del labio transversal garantiza un comporta-
miento de autocentrado óptimo y también permite el inicio de taladrado en
superficies irregulares. 3 fajas guía garantizan una salida estable del taladro y una Mango con superficie de arrastre DIN 6535 HE 12 2725 + 12 9100HE
redondez exacta de la perforación.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . L
C
2
Las formas HB y HE se suministran al mismo precio que HA. LC
Forma HB: pedir con n.º 122726.
Forma HE: pedir con n.º 122725 + 129100HE. L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K K
12 2725 160 140 130 110 90 60 60 50 40 130 80 ● ● ●
⌀ D h7 11E 12 2725 L 2 L ⌀ D s ⌀ D h7 11E 12 2725 L 2 L ⌀ D s ⌀ D h7 11E 12 2725 L 2 L ⌀ D s
C
C
C
Broca de MDI < 1100 N Broca de MDI < 1100 N Broca de MDI < 1100 N
GARANT Master f GARANT Master f GARANT Master f
Steel FEED mango Steel FEED mango Steel FEED mango
cilíndrico cilíndrico cilíndrico 12
DIN 6535 HA DIN 6535 HA DIN 6535 HA
Pulgadas TiAlN mm/ Pulgadas TiAlN mm/ Pulgadas TiAlN mm/
o mm mm mm mm rev. o mm mm mm mm rev. o mm mm mm mm rev.
4 132,75 30 74 6 0,28 7,7 166,67 41,5 91 8 0,37 11,5 296,47 53,8 118 12 0,5
4,1 132,75 29,9 74 6 0,28 7,8 166,67 41,3 91 8 0,37 11,6 296,47 53,6 118 12 0,5
4,2 132,75 29,7 74 6 0,28 7,9 166,67 41,2 91 8 0,37 11,7 296,47 53,5 118 12 0,5
4,3 132,75 29,6 74 6 0,28 5/16 166,67 41,1 91 8 0,37 11,8 296,47 53,3 118 12 0,5
4,4 132,75 29,4 74 6 0,28 8 166,67 41 91 8 0,37 11,9 296,47 53,2 118 12 0,5
4,5 132,75 29,3 74 6 0,28 8,1 209,45 48,9 103 10 0,44 12 296,47 53 118 12 0,5
4,6 132,75 29,1 74 6 0,28 8,2 209,45 48,7 103 10 0,44 12,2 390,87 ■ 58,7 124 14 0,56
4,65 132,75 29,1 74 6 0,28 8,3 209,45 48,6 103 10 0,44 12,5 390,87 58,3 124 14 0,56
4,7 132,75 29 74 6 0,28 8,4 209,45 48,4 103 10 0,44 1/2 390,87 58 124 14 0,56
3/16 132,75 36,9 82 6 0,28 8,5 209,45 48,3 103 10 0,44 12,7 390,87 58 124 14 0,56
4,8 132,75 36,8 82 6 0,28 8,6 209,45 48,1 103 10 0,44 12,8 390,87 57,8 124 14 0,56
4,9 132,75 36,7 82 6 0,28 8,7 209,45 48 103 10 0,44 13 390,87 57,5 124 14 0,56
5 132,75 36,5 82 6 0,28 11/32 209,45 48 103 10 0,44 13,2 390,87 57,2 124 14 0,56
5,1 132,75 36,4 82 6 0,32 8,8 209,45 47,8 103 10 0,44 13,5 390,87 56,8 124 14 0,56
5,2 132,75 36,2 82 6 0,32 8,9 209,45 47,7 103 10 0,44 13,8 390,87 56,3 124 14 0,56
5,3 132,75 36,1 82 6 0,32 9 209,45 47,5 103 10 0,44 14 390,87 56 124 14 0,56
5,4 132,75 35,9 82 6 0,32 9,1 209,45 47,4 103 10 0,44 14,2 483,80 61,7 133 16 0,61
5,5 132,75 35,8 82 6 0,32 9,2 209,45 47,2 103 10 0,44 9/16 483,80 61,6 133 16 0,61
5,55 132,75 35,7 82 6 0,32 9,3 209,45 47,1 103 10 0,44 14,5 483,80 61,3 133 16 0,61
7/32 132,75 35,7 82 6 0,32 9,35 209,45 47 103 10 0,44 14,8 483,80 60,8 133 16 0,61
5,6 132,75 35,6 82 6 0,32 9,4 209,45 46,9 103 10 0,44 15 483,80 60,5 133 16 0,61
5,7 132,75 35,5 82 6 0,32 9,5 209,45 46,8 103 10 0,44 15,1 483,80 60,4 133 16 0,61
5,8 132,75 35,3 82 6 0,32 3/8 209,45 46,8 103 10 0,44 15,2 483,80 60,2 133 16 0,61
5,9 132,75 35,2 82 6 0,32 9,55 209,45 46,7 103 10 0,44 15,25 483,80 60,2 133 16 0,61
6 132,75 35 82 6 0,32 9,6 209,45 46,6 103 10 0,44 15,5 483,80 59,8 133 16 0,61
6,1 166,67 43,9 91 8 0,37 9,7 209,45 ■ 46,5 103 10 0,44 15,8 483,80 59,3 133 16 0,61
6,2 166,67 43,7 91 8 0,37 9,8 209,45 46,3 103 10 0,44 5/8 483,80 59,2 133 16 0,61
6,3 166,67 43,6 91 8 0,37 9,9 209,45 46,2 103 10 0,44 16 483,80 59 133 16 0,61
1/4 166,67 43,5 91 8 0,37 10 209,45 46 103 10 0,44 16,2 662,27 68,7 143 18 0,66
6,35 166,67 43,4 91 8 0,37 10,1 296,47 55,9 118 12 0,5 16,5 662,27 68,3 143 18 0,66
6,4 166,67 43,4 91 8 0,37 10,2 296,47 55,7 118 12 0,5 16,8 662,27 67,8 143 18 0,66
6,5 166,67 43,3 91 8 0,37 10,3 296,47 55,6 118 12 0,5 17 662,27 67,5 143 18 0,66
6,6 166,67 43,1 91 8 0,37 13/32 296,47 55,6 118 12 0,5 17,2 662,27 67,2 143 18 0,66
6,7 166,67 43 91 8 0,37 10,4 296,47 55,4 118 12 0,5 17,5 662,27 66,8 143 18 0,66
6,8 166,67 42,8 91 8 0,37 10,5 296,47 55,3 118 12 0,5 17,8 662,27 66,3 143 18 0,66
6,9 166,67 42,7 91 8 0,37 10,6 296,47 55,1 118 12 0,5 18 662,27 66 143 18 0,66
7 166,67 42,5 91 8 0,37 10,7 296,47 55 118 12 0,5 18,2 824,52 73,7 153 20 0,69
7,1 166,67 42,4 91 8 0,37 10,8 296,47 54,8 118 12 0,5 18,5 824,52 73,3 153 20 0,69
9/32 166,67 42,3 91 8 0,37 10,9 296,47 54,7 118 12 0,5 18,8 824,52 72,8 153 20 0,69
7,2 166,67 42,2 91 8 0,37 11 296,47 54,5 118 12 0,5 19 824,52 72,5 153 20 0,69
7,3 166,67 42,1 91 8 0,37 11,1 296,47 54,4 118 12 0,5 19,2 824,52 72,2 153 20 0,69
7,4 166,67 41,9 91 8 0,37 7/16 296,47 54,4 118 12 0,5 19,5 824,52 71,8 153 20 0,69
7,45 166,67 41,9 91 8 0,37 11,2 296,47 ■ 54,2 118 12 0,5 19,8 824,52 71,3 153 20 0,69
7,5 166,67 41,8 91 8 0,37 11,3 296,47 54,1 118 12 0,5 20 824,52 71 153 20 0,69
7,6 166,67 41,6 91 8 0,37 11,4 296,47 53,9 118 12 0,5
