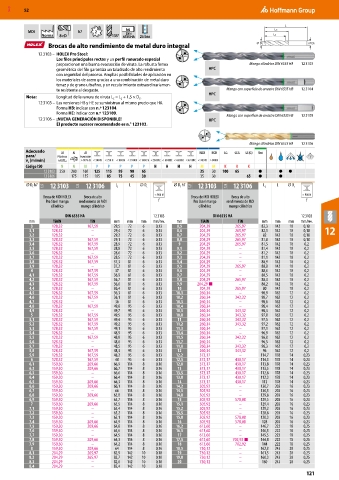

MXD 52

L
MDI h7 2 h6 LC
DIN

Norma 8×D 135° 6535 HA 25 bar L2
Brocas de alto rendimiento de metal duro integral DC DS
12 3103 – HOLEX Pro Steel:
Los filos principales rectos y un perfil ranurado especial
proporcionan una buena evacuación de viruta. La robusta forma Mango cilíndrico DIN 6535 HA 12 3103
geométrica del filo garantiza un taladrado de alto rendimiento HPC
con seguridad del proceso. Amplias posibilidades de aplicación en
los materiales de acero gracias a una combinación de metal duro
tenaz y de grano ultrafino, y un recubrimiento extraordinariamen-
te resistente al desgaste. Mango con superficie de arrastre DIN 6535 HB 12 3104
HPC
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . C
2
12 3103 – Las versiones HB y HE se suministran al mismo precio que HA.
Forma HB: indicar con n.º 123104.
Forma HE: indicar con n.º 123109. Mango con superficie de arrastre DIN 6535 HE 12 3109
12 3106 – ¡NUEVA GENERACIÓN DISPONIBLE! HPC
El producto sucesor recomendado es n.° 123103.

Mango cilíndrico DIN 6535 HA 12 3106
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M K K K
12 3103 250 200 160 125 115 95 90 65 35 30 100 65 ● ● ●
12 3106 175 135 105 85 75 45 30 35 30 65 ● ●
⌀ D h7 12F 12 3103 12E 12 3106 L 2 L ⌀ D s ⌀ D h7 12F 12 3103 12E 12 3106 L 2 L ⌀ D s
C
C
< 900 N < 900 N
Broca de MDI HOLEX Broca de alto Broca de MDI HOLEX Broca de alto
Pro Steel mango rendimiento de MDI f Pro Steel mango rendimiento de MDI f
cilíndrico mango cilíndrico cilíndrico mango cilíndrico
DIN 6535 HA 12 3103 DIN 6535 HA 12 3103
mm TiAlN TiN mm mm mm mm/rev. mm TiAlN TiN mm mm mm mm/rev.
3 128,32 167,59 29,5 72 6 0,13 8,5 204,29 265,97 82,3 142 10 0,18
3,1 128,32 – 29,4 72 6 0,13 8,6 204,29 265,97 82,1 142 10 0,18 12
3,2 128,32 – 29,2 72 6 0,13 8,7 204,29 265,97 82 142 10 0,18
3,3 128,32 167,59 29,1 72 6 0,13 8,8 204,29 265,97 81,8 142 10 0,18
3,4 128,32 167,59 28,9 72 6 0,13 9 204,29 265,97 81,5 142 10 0,2
3,5 128,32 167,59 28,8 72 6 0,13 9,1 204,29 – 81,4 142 10 0,2
3,6 128,32 – 28,6 72 6 0,13 9,2 204,29 – 81,2 142 10 0,2
3,7 128,32 167,59 28,5 72 6 0,13 9,3 204,29 – 81,1 142 10 0,2
3,8 128,32 167,59 37,3 81 6 0,13 9,4 204,29 – 80,9 142 10 0,2
3,9 128,32 – 37,2 81 6 0,13 9,5 204,29 265,97 80,8 142 10 0,2
4 128,32 167,59 37 81 6 0,13 9,6 204,29 – 80,6 142 10 0,2
4,1 128,32 167,59 36,9 81 6 0,13 9,7 204,29 – 80,5 142 10 0,2
4,2 128,32 167,59 36,7 81 6 0,13 9,8 204,29 265,97 80,3 142 10 0,2
4,3 128,32 167,59 36,6 81 6 0,13 9,9 204,29 ■ – 80,2 142 10 0,2
4,4 128,32 – 36,4 81 6 0,13 10 204,29 265,97 80 142 10 0,2
4,5 128,32 167,59 36,3 81 6 0,13 10,1 260,34 – 98,9 162 12 0,2
4,6 128,32 167,59 36,1 81 6 0,13 10,2 260,34 343,32 98,7 162 12 0,2
4,7 128,32 – 36 81 6 0,13 10,3 260,34 – 98,6 162 12 0,2
4,8 128,32 167,59 49,8 95 6 0,13 10,4 260,34 – 98,4 162 12 0,2
4,9 128,32 – 49,7 95 6 0,13 10,5 260,34 343,32 98,3 162 12 0,2
5 128,32 167,59 49,5 95 6 0,13 10,8 260,34 343,32 97,8 162 12 0,2
5,1 128,32 167,59 49,4 95 6 0,13 11 260,34 343,32 97,5 162 12 0,2
5,2 128,32 167,59 49,2 95 6 0,13 11,2 260,34 343,32 97,2 162 12 0,2
5,3 128,32 167,59 49,1 95 6 0,13 11,3 260,34 – 97,1 162 12 0,2
5,4 128,32 – 48,9 95 6 0,13 11,4 260,34 – 96,9 162 12 0,2
5,5 128,32 167,59 48,8 95 6 0,13 11,5 260,34 343,32 96,8 162 12 0,2
5,6 128,32 – 48,6 95 6 0,13 11,7 260,34 – 96,5 162 12 0,2
5,7 128,32 – 48,5 95 6 0,13 11,8 260,34 343,32 96,3 162 12 0,2
5,8 128,32 167,59 48,3 95 6 0,13 12 260,34 343,32 96 162 12 0,2
5,9 128,32 167,59 48,2 95 6 0,13 12,2 373,17 – 114,7 178 14 0,23
6 128,32 167,59 48 95 6 0,13 12,5 373,17 430,17 114,3 178 14 0,23
6,1 159,30 209,66 66,9 114 8 0,16 12,8 373,17 430,17 113,8 178 14 0,23
6,2 159,30 209,66 66,7 114 8 0,16 13 373,17 430,17 113,5 178 14 0,23
6,3 159,30 – 66,6 114 8 0,16 13,5 373,17 430,17 112,8 178 14 0,23
6,4 159,30 – 66,4 114 8 0,16 13,8 373,17 430,17 112,3 178 14 0,23
6,5 159,30 209,66 66,3 114 8 0,16 14 373,17 430,17 112 178 14 0,23
6,6 159,30 209,66 66,1 114 8 0,16 14,2 505,92 – 130,7 203 16 0,23
6,7 159,30 – 66 114 8 0,16 14,5 505,92 – 130,3 203 16 0,23
6,8 159,30 209,66 65,8 114 8 0,16 14,8 505,92 – 129,8 203 16 0,23
6,9 159,30 – 65,7 114 8 0,16 15 505,92 578,08 129,5 203 16 0,23
7 159,30 209,66 65,5 114 8 0,16 15,1 505,92 – 129,4 203 16 0,23
7,1 159,30 – 65,4 114 8 0,16 15,2 505,92 – 129,2 203 16 0,23
7,2 159,30 – 65,2 114 8 0,16 15,5 505,92 – 128,8 203 16 0,23
7,3 159,30 – 65,1 114 8 0,16 15,8 505,92 578,08 128,3 203 16 0,23
7,4 159,30 209,66 64,9 114 8 0,16 16 505,92 578,08 128 203 16 0,23
7,5 159,30 209,66 64,8 114 8 0,16 16,2 613,60 – 146,7 222 18 0,25
7,6 159,30 – 64,6 114 8 0,16 16,5 613,60 – 146,3 222 18 0,25
7,7 159,30 – 64,5 114 8 0,16 17 613,60 – 145,5 222 18 0,25
7,8 159,30 209,66 64,3 114 8 0,16 17,5 613,60 702,92 ■ 144,8 222 18 0,25
7,9 159,30 – 64,2 114 8 0,16 18 613,60 702,92 144 222 18 0,25
8 159,30 209,66 64 114 8 0,16 18,5 730,12 – 162,3 243 20 0,25
8,1 204,29 265,97 82,9 142 10 0,18 19 730,12 – 161,5 243 20 0,25
8,2 204,29 265,97 82,7 142 10 0,18 19,8 730,12 – 160,3 243 20 0,25
8,3 204,29 – 82,6 142 10 0,18 20 730,12 – 160 243 20 0,25
8,4 204,29 – 82,4 142 10 0,18
