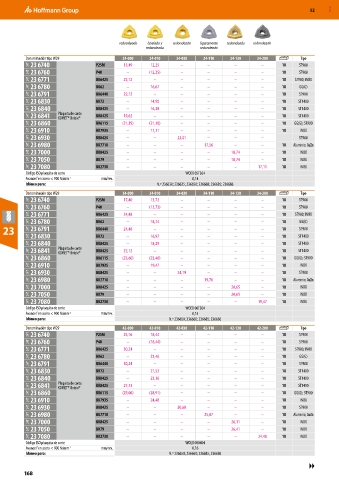

Page 168 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

redondeado biselado y redondeado ligeramente redondeado redondeado
redondeado redondeado
Denominación tipo W29 24-000 24-010 24-030 24-110 24-130 24-200 Tipo
24T 23 6740 P25M 15,49 12,25 – – – – 10 ST900
24T 23 6760 P40 – (12,25) – – – – 10 ST900
24T 23 6771 BK6425 22,12 – – – – – 10 ST900; INOX
24T 23 6780 BK62 – 16,67 – – – – 10 GG(G)
24T 23 6791 BK6440 22,12 – – – – – 10 ST900
24T 23 6830 BK72 – 14,90 – – – – 10 ST1400
24T 23 6840 BK8425 – 16,38 – – – – 10 ST1400
24T 23 6841 Plaquita de corte BK8425 19,62 – – – – – 10 ST1400
KOMET® Unisix®
24T 23 6860 BK6115 (21,39) (21,10) – – – – 10 GG(G); ST900
24T 23 6910 BK7935 – 17,11 – – – – 10 INOX
24T 23 6930 BK8425 – – 23,01 – – – ST900
24T 23 6980 BK7710 – – – 17,56 – – 10 Aluminio; CuZn
24T 23 7000 BK8425 – – – – 18,74 – 10 INOX
24T 23 7050 BK79 – – – – 18,74 – 10 INOX
24T 23 7080 BK2730 – – – – – 17,11 10 INOX
Código ISO plaquita de corte WOEX 05T304
Avance f en acero < 900 N/mm 2 mm/rev. 0,14
Idóneo para: N.º 236630; 236635; 236650; 236660; 236685; 236686
Denominación tipo W29 34-000 34-010 34-030 34-110 34-130 34-200 Tipo
24T 23 6740 P25M 17,40 13,72 – – – – 10 ST900
24T 23 6760 P40 – (13,72) – – – – 10 ST900
24T 23 6771 BK6425 24,48 – – – – – 10 ST900; INOX
24T 23 6780 BK62 – 18,74 – – – – 10 GG(G)
23 24T 23 6791 BK6440 24,48 – – – – – 10 ST900
24T 23 6830 BK72 – 16,97 – – – – 10 ST1400
24T 23 6840 BK8425 – 18,29 – – – – 10 ST1400
24T 23 6841 Plaquita de corte BK8425 22,12 – – – – – 10 ST1400
KOMET® Unisix®
24T 23 6860 BK6115 (23,60) (23,46) – – – – 10 GG(G); ST900
24T 23 6910 BK7935 – 19,47 – – – – 10 INOX
24T 23 6930 BK8425 – – 24,19 – – – 10 ST900
24T 23 6980 BK7710 – – – 19,76 – – 10 Aluminio; CuZn
24T 23 7000 BK8425 – – – – 20,65 – 10 INOX
24T 23 7050 BK79 – – – – 20,65 – 10 INOX
24T 23 7080 BK2730 – – – – – 19,47 10 INOX
Código ISO plaquita de corte WOEX 06T304
Avance f en acero < 900 N/mm 2 mm/rev. 0,15
Idóneo para: N.º 236650; 236660; 236685; 236686
Denominación tipo W29 42-000 42-010 42-030 42-110 42-130 42-200 Tipo
24T 23 6740 P25M 23,16 18,44 – – – – 10 ST900
24T 23 6760 P40 – (18,44) – – – – 10 ST900
24T 23 6771 BK6425 30,24 – – – – – 10 ST900; INOX
24T 23 6780 BK62 – 23,46 – – – – 10 GG(G)
24T 23 6791 BK6440 30,24 – – – – – 10 ST900
24T 23 6830 BK72 – 21,53 – – – – 10 ST1400
24T 23 6840 BK8425 – 23,16 – – – – 10 ST1400
24T 23 6841 Plaquita de corte BK8425 27,73 – – – – – 10 ST1400
KOMET® Unisix®
24T 23 6860 BK6115 (29,06) (28,91) – – – – 10 GG(G); ST900
24T 23 6910 BK7935 – 24,48 – – – – 10 INOX
24T 23 6930 BK8425 – – 30,68 – – – 10 ST900
24T 23 6980 BK7710 – – – 25,07 – – 10 Aluminio; CuZn
24T 23 7000 BK8425 – – – – 26,11 – 10 INOX
24T 23 7050 BK79 – – – – 26,41 – 10 INOX
24T 23 7080 BK2730 – – – – – 24,48 10 INOX
Código ISO plaquita de corte WOEX 080404
Avance f en acero < 900 N/mm 2 mm/rev. 0,16
Idóneo para: N.º 236650; 236660; 236685; 236686
▶▶
168
