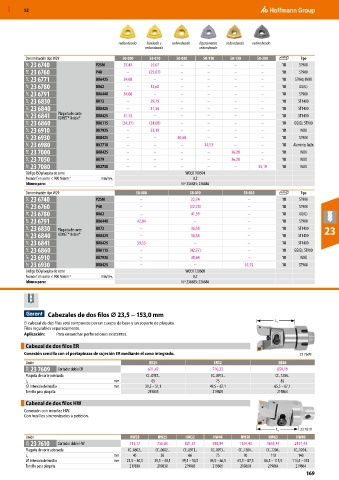

MXD 52

redondeado biselado y redondeado ligeramente redondeado redondeado
redondeado redondeado
Denominación tipo W29 50-000 50-010 50-030 50-110 50-130 50-200 Tipo
24T 23 6740 P25M 27,43 25,07 – – – – 10 ST900
24T 23 6760 P40 – (25,07) – – – – 10 ST900
24T 23 6771 BK6425 34,08 – – – – – 10 ST900; INOX
24T 23 6780 BK62 – 32,60 – – – – 10 GG(G)
24T 23 6791 BK6440 34,08 – – – – – 10 ST900
24T 23 6830 BK72 – 29,79 – – – – 10 ST1400
24T 23 6840 BK8425 – 31,56 – – – – 10 ST1400
24T 23 6841 Plaquita de corte BK8425 31,72 – – – – – 10 ST1400
KOMET® Unisix®
24T 23 6860 BK6115 (34,37) (34,08) – – – – 10 GG(G); ST900
24T 23 6910 BK7935 – 33,19 – – – – 10 INOX
24T 23 6930 BK8425 – – 30,68 – – – 10 ST900
24T 23 6980 BK7710 – – – 34,51 – – 10 Aluminio; CuZn
24T 23 7000 BK8425 – – – – 36,28 – 10 INOX
24T 23 7050 BK79 – – – – 36,28 – 10 INOX
24T 23 7080 BK2730 – – – – – 33,19 10 INOX
Código ISO plaquita de corte WOEX 100504
Avance f en acero < 900 N/mm 2 mm/rev. 0,2
Idóneo para: N.º 236685; 236686
Denominación tipo W29 58-000 58-010 58-030 Tipo
24T 23 6740 P25M – 32,74 – 10 ST900
24T 23 6760 P40 – (32,74) – 10 ST900
24T 23 6780 BK62 – 41,59 – 10 GG(G)
24T 23 6791 BK6440 42,04 – – 10 ST900
24T 23 6830 Plaquita de corte BK72 – 36,58 – 10 ST1400 23
24T 23 6840 KOMET® Unisix® BK8425 – 36,58 – 10 ST1400
24T 23 6841 BK8425 39,53 – – 10 ST1400
24T 23 6860 BK6115 – (42,77) – 10 GG(G); ST900
24T 23 6910 BK7935 – 38,64 – 10 INOX
24T 23 6930 BK8425 – – 33,92 10 ST900
Código ISO plaquita de corte WOEX 120608
Avance f en acero < 900 N/mm 2 mm/rev. 0,2
Idóneo para: N.º 236685; 236686

Cabezales de dos filos ⌀ 23,5 − 153,0 mm
El cabezal de dos filos está compuesto por un cuerpo de base y un soporte de plaquita. L 1
Filos regulables separadamente.
Aplicación: Para ensanchar perforaciones existentes.
Cabezal de dos filos ER
Conexión sencilla con el portapinzas de sujeción ER mediante el cono integrado. 23 7609
Unión ER25 ER32 ER40
29W 23 7609 Cortador doble ER 621,42 710,22 859,19
Plaquita de corte adecuada CC..09T3.. CC..09T3.. CC..1204..
L 1 mm 65 75 85
⌀ intervalo de husillo mm 39,5 – 51,1 49,5 – 67,1 65,5 – 87,1
Tornillo para plaquita 219805 219805 219864

Cabezal de dos filos HW
Conexión con interfaz HW.
Con husillos sincronizados a petición.

23 7610
L 1
Unión HW20 HW25 HW32 HW40 HW50 HW63 HW80
20N 23 7610 Cortador doble HW 713,17 756,83 821,57 938,84 1134,43 1653,47 2151,43
Plaquita de corte adecuada CC..0602.. CC..0602.. CC..09T3.. CC..09T3.. CC..1204.. CC..1204.. CC..1204..
L 1 mm 45 56 66 75 90 110 140
⌀ intervalo de husillo mm 23,5 – 30,5 29,5 – 40,1 39,5 – 50,5 49,5 – 66,5 65,5 – 87,5 86,5 – 115,5 114,5 – 153
Tornillo para plaquita 219830 219830 219805 219805 219864 219864 219864
169
