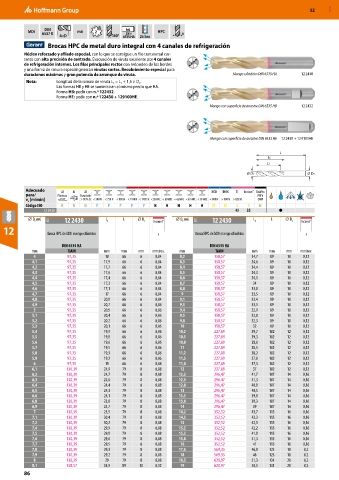

Page 86 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN
MDI 6537 K m6 2 h6 HPC x
DIN

4×D 140° 6535 HA 25 bar
Brocas HPC de metal duro integral con 4 canales de refrigeración
Núcleo reforzado y afilado especial, con lo que se consigue un filo transversal cor-
tante con alta precisión de centrado. Evacuación de viruta excelente por 4 canales
de refrigeración internos. Los filos principales rectos con redondeo de los bordes
y una forma de ranura especial generan virutas cortas. Recubrimiento especial para
duraciones máximas y gran potencia de arranque de viruta. Mango cilíndrico DIN 6535 HA 12 2430
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
2
C
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 122432.
Forma HE: pedir con n.º 122430 + 129100HE.
Mango con superficie de arrastre DIN 6535 HB 12 2432

Mango con superficie de arrastre DIN 6535 HE 12 2430 + 12 9100HE

L
LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S S N
12 2430 40 35 ●
⌀ D m6 11E 12 2430 L 2 L ⌀ D s Inconel ® ⌀ D m6 11E 12 2430 L 2 L ⌀ D s Inconel ®
C
C
12 Broca HPC de MDI mango cilíndrico f Broca HPC de MDI mango cilíndrico f
DIN 6535 HA DIN 6535 HA
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
4 97,35 18 66 6 0,04 8,2 158,57 34,7 89 10 0,12
4,1 97,35 17,9 66 6 0,04 8,3 158,57 34,6 89 10 0,12
4,2 97,35 17,7 66 6 0,04 8,4 158,57 34,4 89 10 0,12
4,3 97,35 17,6 66 6 0,04 8,5 158,57 34,3 89 10 0,12
4,4 97,35 17,4 66 6 0,04 8,6 158,57 34,1 89 10 0,12
4,5 97,35 17,3 66 6 0,04 8,7 158,57 34 89 10 0,12
4,6 97,35 17,1 66 6 0,04 8,8 158,57 33,8 89 10 0,12
4,7 97,35 17 66 6 0,04 9 158,57 33,5 89 10 0,12
4,8 97,35 20,8 66 6 0,04 9,1 158,57 33,4 89 10 0,12
4,9 97,35 20,7 66 6 0,06 9,3 158,57 33,1 89 10 0,12
5 97,35 20,5 66 6 0,06 9,4 158,57 32,9 89 10 0,12
5,1 97,35 20,4 66 6 0,06 9,5 158,57 32,8 89 10 0,12
5,2 97,35 20,2 66 6 0,06 9,8 158,57 32,3 89 10 0,12
5,3 97,35 20,1 66 6 0,06 10 158,57 32 89 10 0,12
5,4 97,35 19,9 66 6 0,06 10,2 227,89 39,7 102 12 0,12
5,5 97,35 19,8 66 6 0,06 10,5 227,89 39,3 102 12 0,12
5,6 97,35 19,6 66 6 0,06 10,8 227,89 38,8 102 12 0,12
5,7 97,35 19,5 66 6 0,06 11 227,89 38,5 102 12 0,12
5,8 97,35 19,3 66 6 0,06 11,2 227,89 38,2 102 12 0,12
5,9 97,35 19,2 66 6 0,06 11,5 227,89 37,8 102 12 0,12
6 97,35 19 66 6 0,08 11,8 227,89 37,3 102 12 0,12
6,1 130,39 24,9 79 8 0,08 12 227,89 37 102 12 0,12
6,2 130,39 24,7 79 8 0,08 12,2 296,47 41,7 107 14 0,16
6,3 130,39 24,6 79 8 0,08 12,5 296,47 41,3 107 14 0,16
6,4 130,39 24,4 79 8 0,08 12,8 296,47 40,8 107 14 0,16
6,5 130,39 24,3 79 8 0,08 13 296,47 40,5 107 14 0,16
6,6 130,39 24,1 79 8 0,08 13,5 296,47 39,8 107 14 0,16
6,8 130,39 23,8 79 8 0,08 13,8 296,47 39,3 107 14 0,16
6,9 130,39 23,7 79 8 0,08 14 296,47 39 107 14 0,16
7 130,39 23,5 79 8 0,08 14,2 352,52 43,7 115 16 0,16
7,1 130,39 30,4 79 8 0,08 14,5 352,52 43,3 115 16 0,16
7,2 130,39 30,2 79 8 0,08 15 352,52 42,5 115 16 0,16
7,4 130,39 29,9 79 8 0,08 15,2 352,52 42,2 115 16 0,16
7,5 130,39 29,8 79 8 0,08 15,5 352,52 41,8 115 16 0,16
7,6 130,39 29,6 79 8 0,08 15,8 352,52 41,3 115 16 0,16
7,7 130,39 29,5 79 8 0,08 16 352,52 41 115 16 0,16
7,8 130,39 29,3 79 8 0,08 17,5 569,35 46,8 123 18 0,2
7,9 130,39 29,2 79 8 0,08 18 569,35 46 123 18 0,2
8 130,39 29 79 8 0,08 18,5 620,97 51,3 131 20 0,2
8,1 158,57 34,9 89 10 0,12 19 620,97 50,5 131 20 0,2
