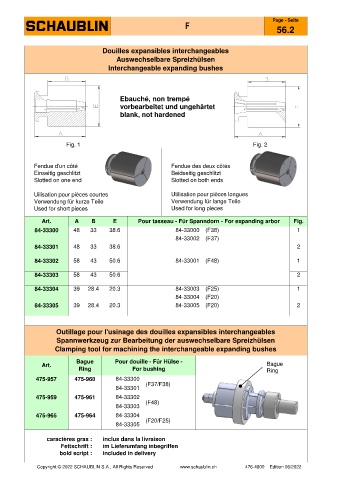

F
56.2

Douilles expansibles interchangeables
Auswechselbare Spreizhülsen
Interchangeable expanding bushes

Ebauché, non trempé
vorbearbeitet und ungehärtet
blank, not hardened

Fig. 1 Fig. 2

Fendue d'un côté Fendue des deux côtés
Einseitig geschlitzt Beidseitig geschlitzt
Slotted on one end Slotted on both ends

Uilisation pour pièces courtes Utilisation pour pièces longues
Verwendung für kurze Teile Verwendung für lange Teile
Used for short pieces Used for long pieces

Art. A B E Pour tasseau - Für Spanndorn - For expanding arbor Fig.
84-33300 48 33 38.6 84-33000 (F38) 1
84-33002 (F37)
84-33301 48 33 38.6 2

84-33302 58 43 50.6 84-33001 (F48) 1

84-33303 58 43 50.6 2

84-33304 39 28.4 20.3 84-33003 (F25) 1
84-33004 (F20)
84-33305 39 28.4 20.3 84-33005 (F20) 2

Outillage pour l'usinage des douilles expansibles interchangeables
Spannwerkzeug zur Bearbeitung der auswechselbare Spreizhülsen
Clamping tool for machining the interchangeable expanding bushes

Bague Pour douille - Für Hülse -
Art. Bague
Ring For bushing Ring
475-957 475-960 84-33300
(F37/F38)
84-33301
475-959 475-961 84-33302
(F48)
84-33303
475-965 475-964 84-33304
(F20/F25)
84-33305

caractères gras : inclus dans la livraison
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery
