Page 97 - SCHAUBLIN
P. 97
Page - Seite
B
52

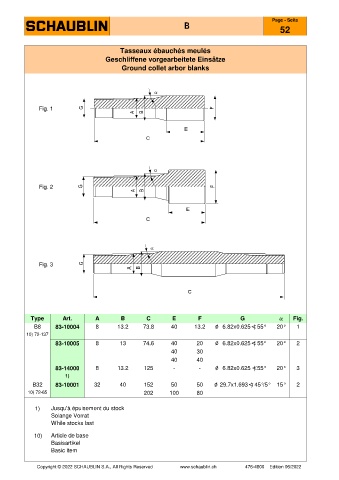

Tasseaux ébauchés meulés
Geschliffene vorgearbeitete Einsätze
Ground collet arbor blanks
Fig. 1
Fig. 2
Fig. 3
Type Art. A B C E F G a Fig.
B8 83-10004 8 13.2 73.8 40 13.2 6.82x0.625 ) 55° 20° 1
10) 72-137
83-10005 8 13 74.6 40 20 6.82x0.625 ) 55° 20° 2
40 30
40 40
83-14000 8 13.2 125 - - 6.82x0.625 ) 55° 20° 3
1)
B32 83-10001 32 40 152 50 50 29.7x1.693 ) 45°/5° 15° 2
10) 72-65 202 100 80
1) Jusqu'à épuisement du stock
Solange Vorrat
While stocks last
10) Article de base
Basisartikel
Basic item
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
