Page 106 - SCHAUBLIN
P. 106
Page - Seite
B
58.2

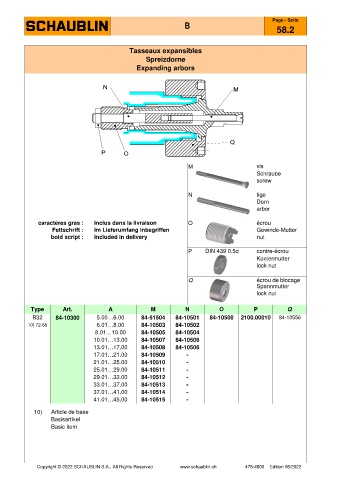

Tasseaux expansibles
Spreizdorne
Expanding arbors
M vis
Schraube
screw
N tige
Dorn
arbor
caractères gras : inclus dans la livraison O écrou
Fettschrift : im Lieferumfang inbegriffen Gewinde-Mutter
bold script : included in delivery nut
P DIN 439 0.5d contre-écrou
Kontermutter
lock nut
Q écrou de blocage
Spannmutter
lock nut
Type Art. A M N O P Q
B32 84-10300 5.00…6.00 84-51504 84-10501 84-10500 2100.00010 84-10556
10) 72-65 6.01…8.00 84-10503 84-10502
8.01…10.00 84-10505 84-10504
10.01…13.00 84-10507 84-10506
13.01…17.00 84-10508 84-10506
17.01…21.00 84-10509 -
21.01…25.00 84-10510 -
25.01…29.00 84-10511 -
29.01…33.00 84-10512 -
33.01…37.00 84-10513 -
37.01…41.00 84-10514 -
41.01…45.00 84-10515 -
10) Article de base
Basisartikel
Basic item
