W
59.1

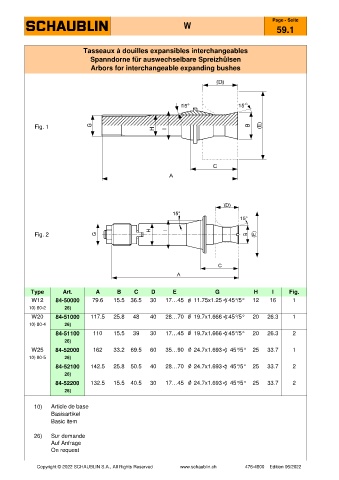

Tasseaux à douilles expansibles interchangeables
Spanndorne für auswechselbare Spreizhülsen
Arbors for interchangeable expanding bushes

Fig. 1

Fig. 2

Type Art. A B C D E G H I Fig.
W12 84-50000 79.6 15.5 36.5 30 17…45 11.75x1.25 ) 45°/5° 12 16 1
10) 80-2 26)
W20 84-51000 117.5 25.8 48 40 28…70 19.7x1.666 ) 45°/5° 20 26.3 1
10) 80-4 26)
84-51100 110 15.5 39 30 17…45 19.7x1.666 ) 45°/5° 20 26.3 2
26)
W25 84-52000 162 33.2 69.5 60 35…90 24.7x1.693 ) 45°/5° 25 33.7 1
10) 80-5 26)
84-52100 142.5 25.8 50.5 40 28…70 24.7x1.693 ) 45°/5° 25 33.7 2
26)
84-52200 132.5 15.5 40.5 30 17…45 24.7x1.693 ) 45°/5° 25 33.7 2
26)

10) Article de base
Basisartikel
Basic item

26) Sur demande
Auf Anfrage
On request
