Page 105 - SCHAUBLIN
P. 105
Page - Seite
B
58.1

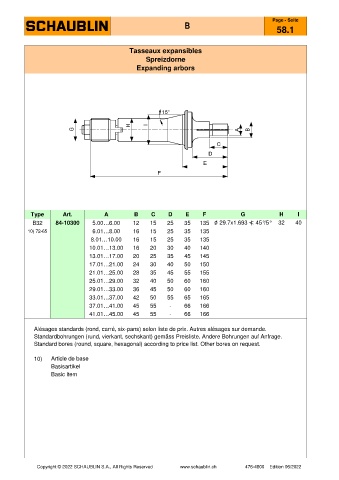

Tasseaux expansibles
Spreizdorne
Expanding arbors
Type Art. A B C D E F G H I
B32 84-10300 5.00…6.00 12 15 25 35 135 29.7x1.693 ) 45°/5° 32 40
10) 72-65 6.01…8.00 16 15 25 35 135
8.01…10.00 16 15 25 35 135
10.01…13.00 16 20 30 40 140
13.01…17.00 20 25 35 45 145
17.01…21.00 24 30 40 50 150
21.01…25.00 28 35 45 55 155
25.01…29.00 32 40 50 60 160
29.01…33.00 36 45 50 60 160
33.01…37.00 42 50 55 65 165
37.01…41.00 45 55 - 66 166
41.01…45.00 45 55 - 66 166
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base
Basisartikel
Basic item
