55.1

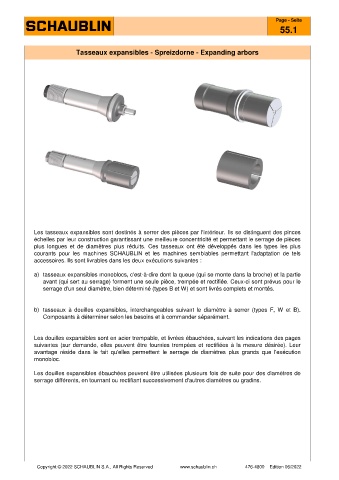

Tasseaux expansibles - Spreizdorne - Expanding arbors

Les tasseaux expansibles sont destinés à serrer des pièces par l'intérieur. Ils se distinguent des pinces
échelles par leur construction garantissant une meilleure concentricité et permettant le serrage de pièces
plus longues et de diamètres plus réduits. Ces tasseaux ont été développés dans les types les plus
courants pour les machines SCHAUBLIN et les machines semblables permettant l'adaptation de tels
accessoires. Ils sont livrables dans les deux exécutions suivantes :

a) tasseaux expansibles monoblocs, c'est-à-dire dont la queue (qui se monte dans la broche) et la partie
avant (qui sert au serrage) forment une seule pièce, trempée et rectifiée. Ceux-ci sont prévus pour le
serrage d'un seul diamètre, bien déterminé (types B et W) et sont livrés complets et montés.

b) tasseaux à douilles expansibles, interchangeables suivant le diamètre à serrer (types F, W et B).
Composants à déterminer selon les besoins et à commander séparément.

Les douilles expansibles sont en acier trempable, et livrées ébauchées, suivant les indications des pages
suivantes (sur demande, elles peuvent être fournies trempées et rectifiées à la mesure désirée). Leur
avantage réside dans le fait qu'elles permettent le serrage de diamètres plus grands que l'exécution
monobloc.

Les douilles expansibles ébauchées peuvent être utilisées plusieurs fois de suite pour des diamètres de
serrage différents, en tournant ou rectifiant successivement d'autres diamètres ou gradins.
