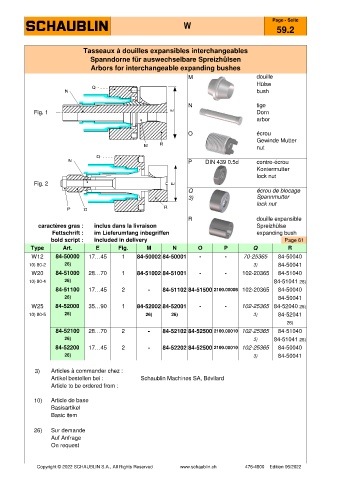

Page 108 - SCHAUBLIN

Page - Seite
W
59.2

Tasseaux à douilles expansibles interchangeables
Spanndorne für auswechselbare Spreizhülsen
Arbors for interchangeable expanding bushes
M douille
Hülse
bush

N tige
Fig. 1 Dorn
arbor

O écrou
Gewinde Mutter
nut

P DIN 439 0.5d contre-écrou
Kontermutter
lock nut
Fig. 2
Q écrou de blocage
3) Spannmutter
lock nut

R douille expansible
caractères gras : inclus dans la livraison Spreizhülse
Fettschrift : im Lieferumfang inbegriffen expanding bush
bold script : included in delivery Page 61
Type Art. E Fig. M N O P Q R
W12 84-50000 17…45 1 84-50002 84-50001 - - 70-25365 84-50040
10) 80-2 26) 3) 84-50041
W20 84-51000 28…70 1 84-51002 84-51001 - - 102-20365 84-51040
10) 80-4 26) 84-51041 26)
84-51100 17…45 2 - 84-51102 84-51500 2100.00008 102-20365 84-50040
26) 84-50041
W25 84-52000 35…90 1 84-52002 84-52001 - - 102-25365 84-52040 26)
10) 80-5 26) 26) 26) 3) 84-52041
26)
84-52100 28…70 2 - 84-52102 84-52500 2100.00010 102-25365 84-51040
26) 3) 84-51041 26)
84-52200 17…45 2 - 84-52202 84-52500 2100.00010 102-25365 84-50040
26) 3) 84-50041

3) Articles à commander chez :
Artikel bestellen bei : Schaublin Machines SA, Bévilard
Article to be ordered from :

10) Article de base
Basisartikel
Basic item

26) Sur demande
Auf Anfrage
On request
