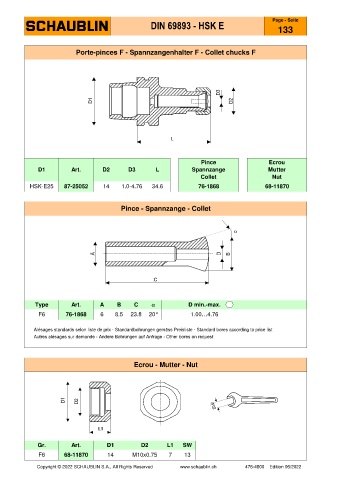

DIN 69893 - HSK E
133
Porte-pinces F - Spannzangenhalter F - Collet chucks F
Pince Ecrou
D1 Art. D2 D3 L Spannzange Mutter
Collet Nut
HSK-E25 87-25052 14 1.0-4.76 34.6 76-1868 68-11870
Pince - Spannzange - Collet
Type Art. A B C a D min.-max.
F6 76-1868 6 8.5 23.8 20° 1.00…4.76
Alésages standards selon liste de prix - Standardbohrungen gemäss Preisliste - Standard bores according to price list
Autres alésages sur demande - Andere Bohrungen auf Anfrage - Other bores on request
Ecrou - Mutter - Nut
Gr. Art. D1 D2 L1 SW
F6 68-11870 14 M10x0.75 7 13
