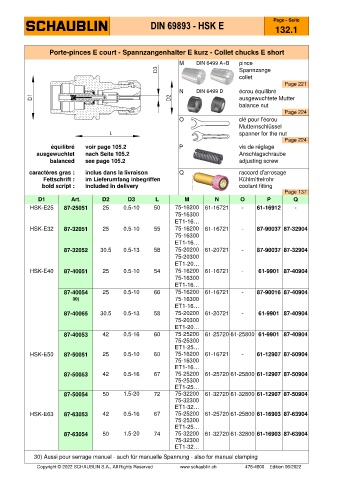

Page 185 - SCHAUBLIN

Page - Seite
DIN 69893 - HSK E
132.1

Porte-pinces E court - Spannzangenhalter E kurz - Collet chucks E short
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou équilibré
ausgewuchtete Mutter
balance nut
Page 224
O clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 224
équilibré voir page 105.2 P vis de réglage
ausgewuchtet nach Seite 105.2 Anschlagschraube
balanced see page 105.2 adjusting screw
caractères gras : inclus dans la livraison Q raccord d'arrosage
Fettschrift : im Lieferumfang inbegriffen Kühlmittelrohr
bold script : included in delivery coolant fitting
Page 137
D1 Art. D2 D3 L M N O P Q
HSK-E25 87-25051 25 0.5-10 50 75-16200 61-16721 - 61-16912 -
75-16300
ET1-16…
HSK-E32 87-32051 25 0.5-10 55 75-16200 61-16721 - 87-90037 87-32904
75-16300
ET1-16…
87-32052 30.5 0.5-13 58 75-20200 61-20721 - 87-90037 87-32904
75-20300
ET1-20…
HSK-E40 87-40051 25 0.5-10 54 75-16200 61-16721 - 61-9901 87-40904
75-16300
ET1-16…
87-40054 25 0.5-10 66 75-16200 61-16721 - 87-90016 87-40904
30) 75-16300
ET1-16…
87-40065 30.5 0.5-13 58 75-20200 61-20721 - 61-9901 87-40904
75-20300
ET1-20…
87-40053 42 0.5-16 60 75-25200 61-25720 61-25800 61-9901 87-40904
75-25300
ET1-25…
HSK-E50 87-50051 25 0.5-10 60 75-16200 61-16721 - 61-12907 87-50904
75-16300
ET1-16…
87-50053 42 0.5-16 67 75-25200 61-25720 61-25800 61-12907 87-50904
75-25300
ET1-25…
87-50054 50 1.5-20 72 75-32200 61-32720 61-32800 61-12907 87-50904
75-32300
ET1-32…
HSK-E63 87-63053 42 0.5-16 67 75-25200 61-25720 61-25800 61-16903 87-63904
75-25300
ET1-25…
87-63054 50 1.5-20 74 75-32200 61-32720 61-32800 61-16903 87-63904
75-32300
ET1-32…
30) Aussi pour serrage manuel - auch für manuelle Spannung - also for manual clamping
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
