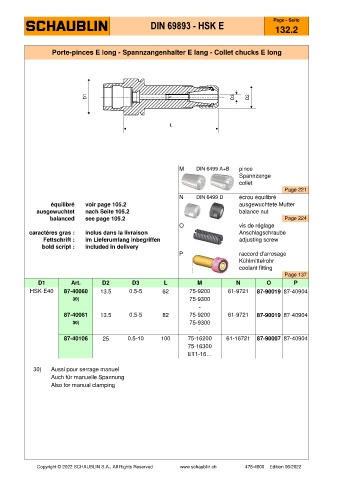

Page 186 - SCHAUBLIN
P. 186
Page - Seite
DIN 69893 - HSK E
132.2
Porte-pinces E long - Spannzangenhalter E lang - Collet chucks E long
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou équilibré
équilibré voir page 105.2 ausgewuchtete Mutter
ausgewuchtet nach Seite 105.2 balance nut
balanced see page 105.2 Page 224
O vis de réglage
caractères gras : inclus dans la livraison Anschlagschraube
Fettschrift : im Lieferumfang inbegriffen adjusting screw
bold script : included in delivery
P raccord d'arrosage
Kühlmittelrohr
coolant fitting
Page 137
D1 Art. D2 D3 L M N O P
HSK-E40 87-40060 13.5 0.5-5 62 75-9200 61-9721 87-90019 87-40904
30) 75-9300
-
87-40061 13.5 0.5-5 82 75-9200 61-9721 87-90019 87-40904
30) 75-9300
-
87-40106 25 0.5-10 100 75-16200 61-16721 87-90007 87-40904
75-16300
ET1-16…
30) Aussi pour serrage manuel
Auch für manuelle Spannung
Also for manual clamping
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
