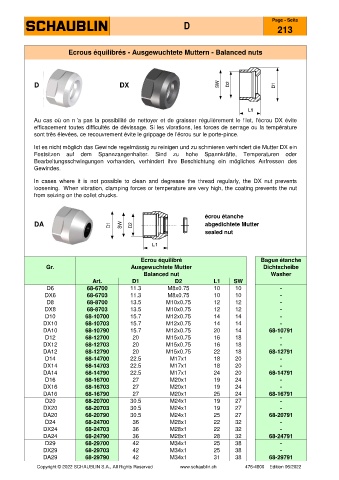

Page 258 - SCHAUBLIN

Page - Seite
D
213

Ecrous équilibrés - Ausgewuchtete Muttern - Balanced nuts

D DX

Au cas où on n ’a pas la possibilité de nettoyer et de graisser régulièrement le filet, l'écrou DX évite
efficacement toutes difficultés de dévissage. Si les vibrations, les forces de serrage ou la température
sont très élevées, ce recouvrement évite le grippage de l’écrou sur le porte-pince.

Ist es nicht möglich das Gewinde regelmässig zu reinigen und zu schmieren verhindert die Mutter DX ein
Festsitzen auf dem Spannzangenhalter. Sind zu hohe Spannkräfte, Temperaturen oder
Bearbeitungsschwingungen vorhanden, verhindert ihre Beschichtung ein mögliches Anfressen des
Gewindes.

In cases where it is not possible to clean and degrease the thread regularly, the DX nut prevents
loosening. When vibration, clamping forces or temperature are very high, the coating prevents the nut
from seizing on the collet chucks.

écrou étanche
DA abgedichtete Mutter
sealed nut

Ecrou équilibré Bague étanche
Gr. Ausgewuchtete Mutter Dichtscheibe
Balanced nut Washer
Art. D1 D2 L1 SW
D6 68-6700 11.3 M8x0.75 10 10 -
DX6 68-6703 11.3 M8x0.75 10 10 -
D8 68-8700 13.5 M10x0.75 12 12 -
DX8 68-8703 13.5 M10x0.75 12 12 -
D10 68-10700 15.7 M12x0.75 14 14 -
DX10 68-10703 15.7 M12x0.75 14 14 -
DA10 68-10790 15.7 M12x0.75 20 14 68-10791
D12 68-12700 20 M15x0.75 16 18 -
DX12 68-12703 20 M15x0.75 16 18 -
DA12 68-12790 20 M15x0.75 22 18 68-12791
D14 68-14700 22.5 M17x1 18 20 -
DX14 68-14703 22.5 M17x1 18 20 -
DA14 68-14790 22.5 M17x1 24 20 68-14791
D16 68-16700 27 M20x1 19 24 -
DX16 68-16703 27 M20x1 19 24 -
DA16 68-16790 27 M20x1 25 24 68-16791
D20 68-20700 30.5 M24x1 19 27 -
DX20 68-20703 30.5 M24x1 19 27 -
DA20 68-20790 30.5 M24x1 25 27 68-20791
D24 68-24700 36 M28x1 22 32 -
DX24 68-24703 36 M28x1 22 32 -
DA24 68-24790 36 M28x1 28 32 68-24791
D29 68-29700 42 M34x1 25 38 -
DX29 68-29703 42 M34x1 25 38 -
DA29 68-29790 42 M34x1 31 38 68-29791
