P. 29
Page - Seite
7.3

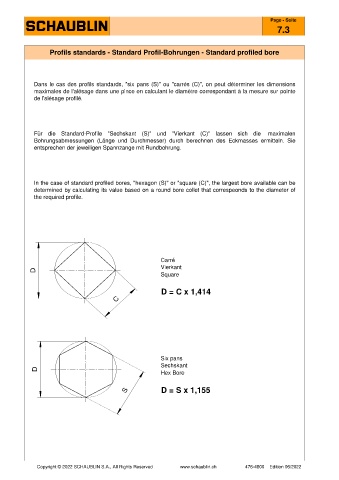

Profils standards - Standard Profil-Bohrungen - Standard profiled bore
Dans le cas des profils standards, "six pans (S)" ou "carrés (C)", on peut déterminer les dimensions
maximales de l'alésage dans une pince en calculant le diamètre correspondant à la mesure sur pointe
de l'alésage profilé.
Für die Standard-Profile "Sechskant (S)" und "Vierkant (C)" lassen sich die maximalen
Bohrungsabmessungen (Länge und Durchmesser) durch berechnen des Eckmasses ermitteln. Sie
entsprechen der jeweiligen Spannzange mit Rundbohrung.
In the case of standard profiled bores, "hexagon (S)" or "square (C)", the largest bore available can be
determined by calculating its value based on a round bore collet that correspeonds to the diameter of
the required profile.
Carré
Vierkant
D
Square
D = C x 1,414
C
Six pans
Sechskant
D
Hex Bore
S D = S x 1,155
