6.4

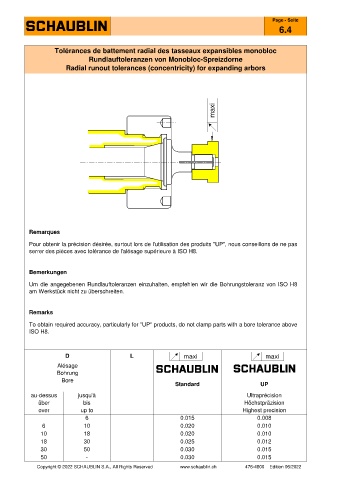

Tolérances de battement radial des tasseaux expansibles monobloc
Rundlauftoleranzen von Monobloc-Spreizdorne
Radial runout tolerances (concentricity) for expanding arbors

maxi

Remarques

Pour obtenir la précision désirée, surtout lors de l'utilisation des produits "UP", nous conseillons de ne pas
serrer des pièces avec tolérance de l'alésage supérieure à ISO H8.

Bemerkungen

Um die angegebenen Rundlauftoleranzen einzuhalten, empfehlen wir die Bohrungstoleranz von ISO H8
am Werkstück nicht zu überschreiten.

Remarks

To obtain required accuracy, particularly for "UP" products, do not clamp parts with a bore tolerance above
ISO H8.

D L maxi maxi
Alésage
Bohrung
Bore
Standard UP
au-dessus jusqu'à Ultraprécision
über bis Höchstpräzision
over up to Highest precision
6 0.015 0.008
6 10 0.020 0.010
10 18 0.020 0.010
18 30 0.025 0.012
30 50 0.030 0.015
50 - 0.030 0.015
