6.3

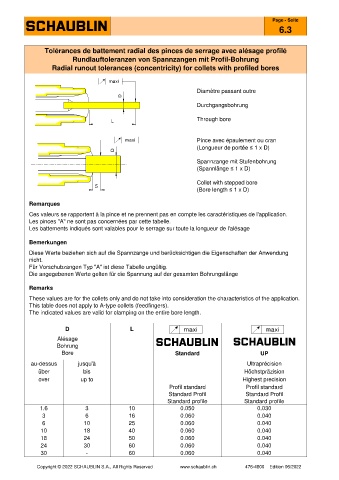

Tolérances de battement radial des pinces de serrage avec alésage profilé
Rundlauftoleranzen von Spannzangen mit Profil-Bohrung
Radial runout tolerances (concentricity) for collets with profiled bores

maxi
Diamètre passant outre
D
Durchgangsbohrung

Through bore
L

maxi Pince avec épaulement ou cran
(Longueur de portée ≤ 1 x D)
D
Spannzange mit Stufenbohrung
(Spannlänge ≤ 1 x D)

Collet with stepped bore
5
(Bore length ≤ 1 x D)
Remarques
Ces valeurs se rapportent à la pince et ne prennent pas en compte les caractéristiques de l'application.
Les pinces "A" ne sont pas concernées par cette tabelle.
Les battements indiqués sont valables pour le serrage sur toute la longueur de l'alésage

Bemerkungen
Diese Werte beziehen sich auf die Spannzange und berücksichtigen die Eigenschaften der Anwendung
nicht.
Für Vorschubzangen Typ "A" ist diese Tabelle ungültig.
Die angegebenen Werte gelten für die Spannung auf der gesamten Bohrungslänge

Remarks
These values are for the collets only and do not take into consideration the characteristics of the application.
This table does not apply to A-type collets (feedfingers).
The indicated values are valid for clamping on the entire bore length.

D L maxi maxi
Alésage
Bohrung
Bore Standard UP
au-dessus jusqu'à Ultraprécision
über bis Höchstpräzision
over up to Highest precision
Profil standard Profil standard
Standard Profil Standard Profil
Standard profile Standard profile
1.6 3 10 0.050 0.030
3 6 16 0.060 0.040
6 10 25 0.060 0.040
10 18 40 0.060 0.040
18 24 50 0.060 0.040
24 30 60 0.060 0.040
30 - 60 0.060 0.040
