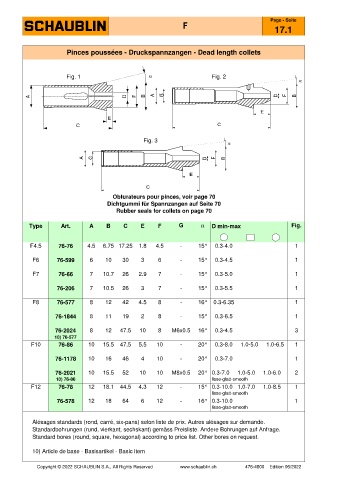

Page 45 - SCHAUBLIN
P. 45
Page - Seite
F
17.1
Pinces poussées - Druckspannzangen - Dead length collets
Fig. 1 Fig. 2
Fig. 3
Obturateurs pour pinces, voir page 70
Dichtgummi für Spannzangen auf Seite 70
Rubber seals for collets on page 70
Type Art. A B C E F G a D min-max Fig.
F4.5 76-76 4.5 6.75 17.25 1.8 4.5 - 15° 0.3-4.0 1
F6 76-599 6 10 30 3 6 - 15° 0.3-4.5 1
F7 76-66 7 10.7 26 2.9 7 - 15° 0.3-5.0 1
76-206 7 10.5 26 3 7 - 15° 0.3-5.5 1
F8 76-577 8 12 42 4.5 8 - 16° 0.3-6.35 1
76-1844 8 11 19 2 8 - 15° 0.3-6.5 1
76-2024 8 12 47.5 10 8 M6x0.5 16° 0.3-4.5 3
10) 76-577
F10 76-86 10 15.5 47.5 5.5 10 - 20° 0.3-8.0 1.0-5.0 1.0-6.5 1
76-1178 10 16 46 4 10 - 20° 0.3-7.0 1
76-2021 10 15.5 52 10 10 M8x0.5 20° 0.3-7.0 1.0-5.0 1.0-6.0 2
10) 76-86 lisse-glatt-smooth
F12 76-78 12 18.1 44.5 4.3 12 - 15° 0.3-10.0 1.0-7.0 1.0-8.5 1
lisse-glatt-smooth
76-578 12 18 64 6 12 - 16° 0.3-10.0 1
lisse-glatt-smooth
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
