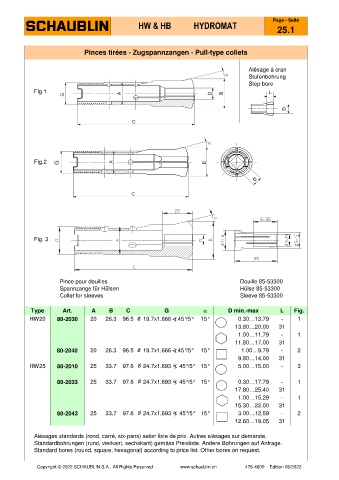

Page 68 - SCHAUBLIN

Page - Seite
HW & HB HYDROMAT
25.1

Pinces tirées - Zugspannzangen - Pull-type collets

Alésage à cran
Stufenbohrung
Step bore
Fig.1

Fig.2

Fig. 3

Pince pour douilles Douille 85-53300
Spannzange für Hülsen Hülse 85-53300
Collet for sleeves Sleeve 85-53300

Type Art. A B C G a D min.-max L Fig.
HW20 80-2030 20 26.3 96.5 19.7x1.666 ) 45°/5° 15° 0.30…13.79 - 1
13.80…20.00 31
1.00…11.79 - 1
11.80…17.00 31
80-2040 20 26.3 96.5 19.7x1.666 ) 45°/5° 15° 1.00…9.79 - 2
9.80…14.00 31
HW25 80-2010 25 33.7 97.6 24.7x1.693 ) 45°/5° 15° 5.00…15.00 - 3

80-2033 25 33.7 97.6 24.7x1.693 ) 45°/5° 15° 0.30…17.79 - 1
17.80…25.40 31
1.00…15.29 - 1
15.30…22.00 31
80-2043 25 33.7 97.6 24.7x1.693 ) 45°/5° 15° 3.00…12.59 - 2
12.60…19.05 31

Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
