B
23.4

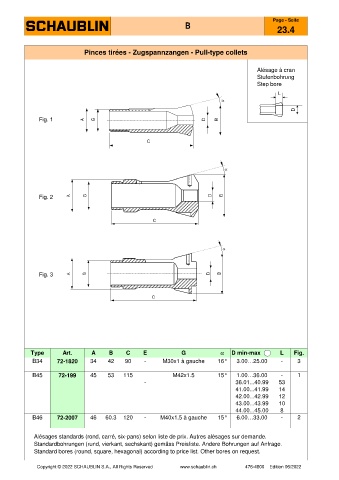

Pinces tirées - Zugspannzangen - Pull-type collets
Alésage à cran
Stufenbohrung
Step bore
Fig. 1
Fig. 2
Fig. 3
Type Art. A B C E G a D min-max L Fig.
B34 72-1820 34 42 90 - M30x1 à gauche 16° 3.00…25.00 - 3
B45 72-199 45 53 115 M42x1.5 15° 1.00…36.00 - 1
- 36.01...40.99 53
41.00...41.99 14
42.00...42.99 12
43.00...43.99 10
44.00...45.00 8
B46 72-2007 46 60.3 120 - M40x1.5 à gauche 15° 6.00…33.00 - 2
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
