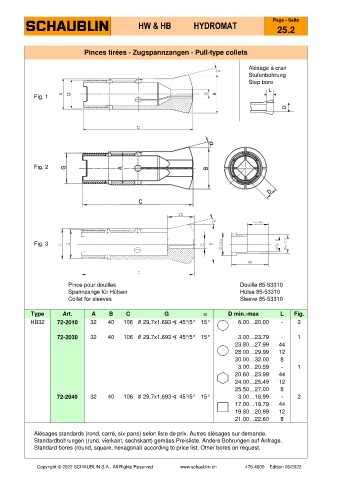

P. 69
Page - Seite
HW & HB HYDROMAT
25.2
Pinces tirées - Zugspannzangen - Pull-type collets
Alésage à cran
Stufenbohrung
Step bore
L
Fig. 1
D
Fig. 2
Fig. 3
Pince pour douilles Douille 85-53310
Spannzange für Hülsen Hülse 85-53310
Collet for sleeves Sleeve 85-53310
Type Art. A B C G a D min.-max L Fig.
HB32 72-2010 32 40 106 29.7x1.693 ) 45°/5° 15° 6.00…20.00 - 3
72-2030 32 40 106 29.7x1.693 ) 45°/5° 15° 3.00…23.79 - 1
23.80…27.99 44
28.00…29.99 12
30.00…32.00 8
3.00…20.59 - 1
20.60…23.99 44
24.00…25.49 12
25.50…27.00 8
72-2040 32 40 106 29.7x1.693 ) 45°/5° 15° 3.00…16.99 - 2
17.00…19.79 44
19.80…20.99 12
21.00…22.60 8
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
