P. 70
Page - Seite
HW & HB HYDROMAT
25.3

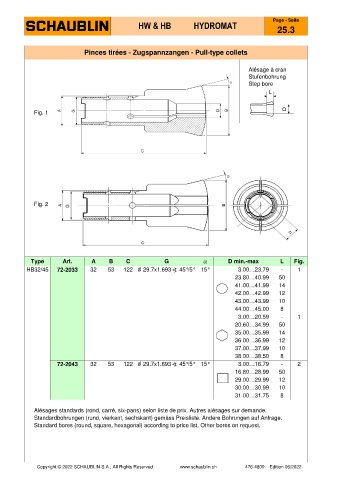

Pinces tirées - Zugspannzangen - Pull-type collets
Alésage à cran
Stufenbohrung
Step bore
L
D
Fig. 1
Fig. 2
Type Art. A B C G a D min.-max L Fig.
HB32/45 72-2033 32 53 122 29.7x1.693 ) 45°/5° 15° 3.00…23.79 - 1
23.80…40.99 50
41.00…41.99 14
42.00…42.99 12
43.00…43.99 10
44.00…45.00 8
3.00…20.59 - 1
20.60…34.99 50
35.00…35.99 14
36.00…36.99 12
37.00…37.99 10
38.00…38.50 8
72-2043 32 53 122 29.7x1.693 ) 45°/5° 15° 3.00…16.79 - 2
16.80…28.99 50
29.00…29.99 12
30.00…30.99 10
31.00…31.75 8
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
