P. 67
Page - Seite
L
24

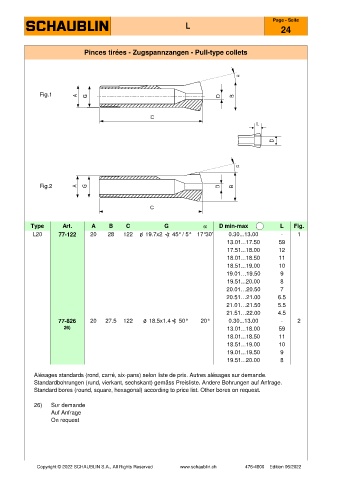

Pinces tirées - Zugspannzangen - Pull-type collets
Fig.1 G
Fig.2 G
Type Art. A B C G a D min-max L Fig.
L20 77-122 20 28 122 19.7x2 ) 45° / 5° 17°30' 0.30...13.00 - 1
13.01...17.50 59
17.51...18.00 12
18.01...18.50 11
18.51...19.00 10
19.01…19.50 9
19.51...20.00 8
20.01…20.50 7
20.51…21.00 6.5
21.01…21.50 5.5
21.51…22.00 4.5
77-826 20 27.5 122 18.5x1.4 ) 50° 20° 0.30...13.00 - 2
26) 13.01...18.00 59
18.01...18.50 11
18.51...19.00 10
19.01...19.50 9
19.51...20.00 8
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
26) Sur demande
Auf Anfrage
On request
