P. 66
Page - Seite
BCR
23.5

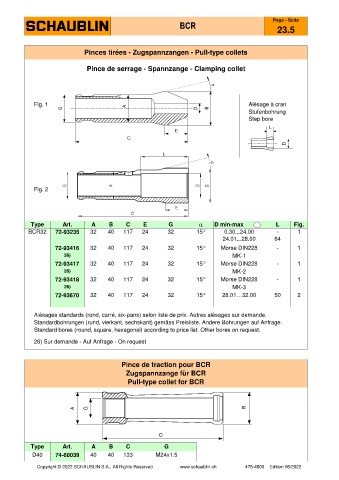

Pinces tirées - Zugspannzangen - Pull-type collets
Pince de serrage - Spannzange - Clamping collet
Fig. 1 Alésage à cran
Stufenbohrung
Step bore
Fig. 2
Type Art. A B C E G a D min-max L Fig.
BCR32 72-93235 32 40 117 24 32 15° 0.30...24.00 - 1
24.01...28.00 64
72-93416 32 40 117 24 32 15° Morse DIN228 - 1
26) MK-1
72-93417 32 40 117 24 32 15° Morse DIN228 - 1
26) MK-2
72-93418 32 40 117 24 32 15° Morse DIN228 - 1
26) MK-3
72-93670 32 40 117 24 32 15° 28.01…32.00 50 2
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
26) Sur demande - Auf Anfrage - On request
Pince de traction pour BCR
Zugspannzange für BCR
Pull-type collet for BCR
Type Art. A B C G
D40 74-60039 40 40 133 M24x1.5
