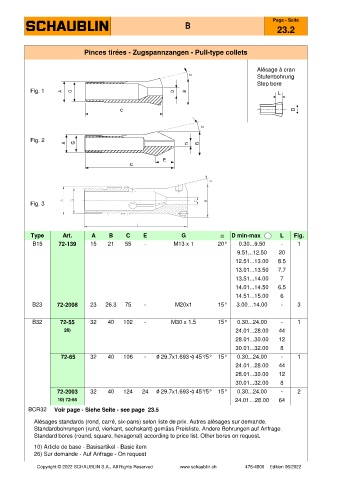

P. 63
Page - Seite
B
23.2
Pinces tirées - Zugspannzangen - Pull-type collets
Alésage à cran
Stufenbohrung
Step bore
Fig. 1
Fig. 2
Fig. 3
Type Art. A B C E G a D min-max L Fig.
B15 72-139 15 21 55 - M13 x 1 20° 0.30...9.50 - 1
9.51...12.50 20
12.51...13.00 8.5
13.01...13.50 7.7
13.51...14.00 7
14.01...14.50 6.5
14.51...15.00 6
B23 72-2008 23 26.3 75 - M20x1 15° 3.00…14.00 - 3
B32 72-55 32 40 102 - M30 x 1.5 15° 0.30...24.00 - 1
26) 24.01...28.00 44
28.01...30.00 12
30.01...32.00 8
72-65 32 40 106 - 29.7x1.693 ) 45°/5° 15° 0.30...24.00 - 1
24.01...28.00 44
28.01...30.00 12
30.01...32.00 8
72-2003 32 40 124 24 29.7x1.693 ) 45°/5° 15° 0.30...24.00 - 2
10) 72-65 24.01…28.00 64
BCR32 Voir page - Siehe Seite - see page 23.5
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
26) Sur demande - Auf Anfrage - On request
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
