P. 90
Page - Seite
B
43

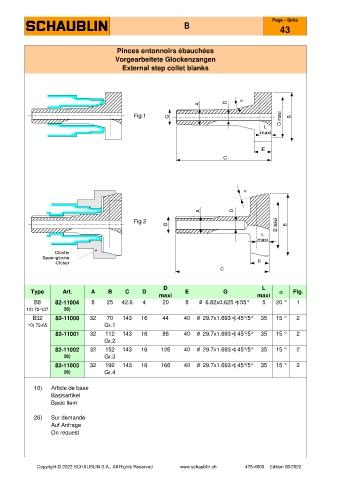

Pinces entonnoirs ébauchées
Vorgearbeitete Glockenzangen
External step collet blanks
Fig.1
Fig.2
D L
Type Art. A B C D E G a Fig.
maxi maxi
B8 82-11004 8 25 42.6 4 20 8 6.82x0.625 ) 55° 5 20 ° 1
10) 72-137 26)
B32 82-11000 32 70 143 16 44 40 29.7x1.693 ) 45°/5° 35 15 ° 2
10) 72-65 Gr.1
82-11001 32 112 143 16 86 40 29.7x1.693 ) 45°/5° 35 15 ° 2
Gr.2
82-11002 32 152 143 16 126 40 29.7x1.693 ) 45°/5° 35 15 ° 2
26) Gr.3
82-11003 32 192 143 16 166 40 29.7x1.693 ) 45°/5° 35 15 ° 2
26) Gr.4
10) Article de base
Basisartikel
Basic item
26) Sur demande
Auf Anfrage
On request
