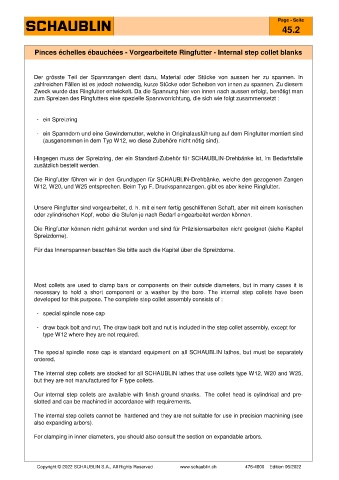

45.2
Pinces échelles ébauchées - Vorgearbeitete Ringfutter - Internal step collet blanks
Der grösste Teil der Spannzangen dient dazu, Material oder Stücke von aussen her zu spannen. In
zahlreichen Fällen ist es jedoch notwendig, kurze Stücke oder Scheiben von innen zu spannen. Zu diesem
Zweck wurde das Ringfutter entwickelt. Da die Spannung hier von innen nach aussen erfolgt, benötigt man
zum Spreizen des Ringfutters eine spezielle Spannvorrichtung, die sich wie folgt zusammensetzt :
- ein Spreizring
- ein Spanndorn und eine Gewindemutter, welche in Originalausführung auf dem Ringfutter montiert sind
(ausgenommen in dem Typ W12, wo diese Zubehöre nicht nötig sind).
Hingegen muss der Spreizring, der ein Standard-Zubehör für SCHAUBLIN-Drehbänke ist, im Bedarfsfalle
zusätzlich bestellt werden.
Die Ringfutter führen wir in den Grundtypen für SCHAUBLIN-Drehbänke, welche den gezogenen Zangen
W12, W20, und W25 entsprechen. Beim Typ F, Druckspannzangen, gibt es aber keine Ringfutter.
Unsere Ringfutter sind vorgearbeitet, d. h. mit einem fertig geschliffenen Schaft, aber mit einem konischen
oder zylindrischen Kopf, wobei die Stufen je nach Bedarf eingearbeitet werden können.
Die Ringfutter können nicht gehärtet werden und sind für Präzisionsarbeiten nicht geeignet (siehe Kapitel
Spreizdorne).
Für das Innenspannen beachten Sie bitte auch die Kapitel über die Spreizdorne.
Most collets are used to clamp bars or components on their outside diameters, but in many cases it is
necessary to hold a short component or a washer by the bore. The internal step collets have been
developed for this purpose. The complete step collet assembly consists of :
- special spindle nose cap
- draw back bolt and nut, The draw back bolt and nut is included in the step collet assembly, except for
type W12 where they are not required.
The special spindle nose cap is standard equipment on all SCHAUBLIN lathes, but must be separately
ordered.
The internal step collets are stocked for all SCHAUBLIN lathes that use collets type W12, W20 and W25,
but they are not manufactured for F type collets.
Our internal step collets are available with finish ground shanks. The collet head is cylindrical and pre-
slotted and can be machined in accordance with requirements.
The internal step collets cannot be hardened and they are not suitable for use in precision machining (see
also expanding arbors).
For clamping in inner diameters, you should also consult the section on expandable arbors.
