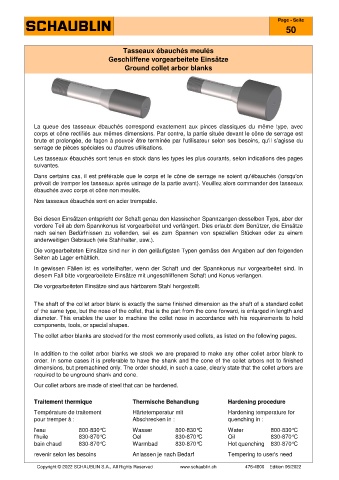

Page 95 - SCHAUBLIN
P. 95
Page - Seite
50
Tasseaux ébauchés meulés
Geschliffene vorgearbeitete Einsätze
Ground collet arbor blanks
La queue des tasseaux ébauchés correspond exactement aux pinces classiques du même type, avec
corps et cône rectifiés aux mêmes dimensions. Par contre, la partie située devant le cône de serrage est
brute et prolongée, de façon à pouvoir être terminée par l'utilisateur selon ses besoins, qu'il s'agisse du
serrage de pièces spéciales ou d'autres utilisations.
Les tasseaux ébauchés sont tenus en stock dans les types les plus courants, selon indications des pages
suivantes.
Dans certains cas, il est préférable que le corps et le cône de serrage ne soient qu'ébauchés (lorsqu'on
prévoit de tremper les tasseaux après usinage de la partie avant). Veuillez alors commander des tasseaux
ébauchés avec corps et cône non meulés.
Nos tasseaux ébauchés sont en acier trempable.
Bei diesen Einsätzen entspricht der Schaft genau den klassischen Spannzangen desselben Typs, aber der
vordere Teil ab dem Spannkonus ist vorgearbeitet und verlängert. Dies erlaubt dem Benützer, die Einsätze
nach seinen Bedürfnissen zu vollenden, sei es zum Spannen von speziellen Stücken oder zu einem
anderweitigen Gebrauch (wie Stahlhalter, usw.).
Die vorgearbeiteten Einsätze sind nur in den geläufigsten Typen gemäss den Angaben auf den folgenden
Seiten ab Lager erhältlich.
In gewissen Fällen ist es vorteilhafter, wenn der Schaft und der Spannkonus nur vorgearbeitet sind. In
diesem Fall bitte vorgearbeitete Einsätze mit ungeschliffenem Schaft und Konus verlangen.
Die vorgearbeiteten Einsätze sind aus härtbarem Stahl hergestellt.
The shaft of the collet arbor blank is exactly the same finished dimension as the shaft of a standard collet
of the same type, but the nose of the collet, that is the part from the cone forward, is enlarged in length and
diameter. This enables the user to machine the collet nose in accordance with his requirements to hold
components, tools, or special shapes.
The collet arbor blanks are stocked for the most commonly used collets, as listed on the following pages.
In addition to the collet arbor blanks we stock we are prepared to make any other collet arbor blank to
order. In some cases it is preferable to have the shank and the cone of the collet arbors not to finished
dimensions, but premachined only. The order should, in such a case, clearly state that the collet arbors are
required to be unground shank and cone.
Our collet arbors are made of steel that can be hardened.
Traitement thermique Thermische Behandlung Hardening procedure
Température de traitement Härtetemperatur mit Hardening temperature for
pour tremper à : Abschrecken in : quenching in :
l'eau 800-830°C Wasser 800-830°C Water 800-830°C
l'huile 830-870°C Oel 830-870°C Oil 830-870°C
bain chaud 830-870°C Warmbad 830-870°C Hot quenching 830-870°C
revenir selon les besoins Anlassen je nach Bedarf Tempering to user's need
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
