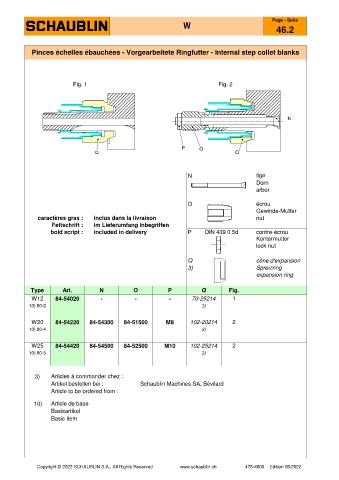

P. 94
Page - Seite
W
46.2
Pinces échelles ébauchées - Vorgearbeitete Ringfutter - Internal step collet blanks
Fig. 1 Fig. 2
N tige
Dorn
arbor
O écrou
Gewinde-Mutter
caractères gras : inclus dans la livraison nut
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery P DIN 439 0.5d contre-écrou
Kontermutter
lock nut
Q cône d'expansion
3) Spreizring
expansion ring
Type Art. N O P Q Fig.
W12 84-54020 - - - 70-25214 1
10) 80-2 3)
W20 84-54220 84-54300 84-51500 M8 102-20214 2
10) 80-4 3)
W25 84-54420 84-54500 84-52500 M10 102-25214 2
10) 80-5 3)
3) Articles à commander chez :
Artikel bestellen bei : Schaublin Machines SA, Bévilard
Article to be ordered from :
10) Article de base
Basisartikel
Basic item
