45.1

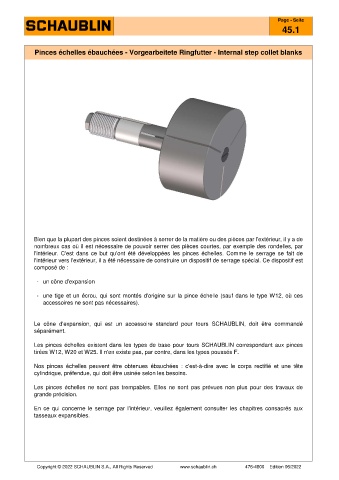

Pinces échelles ébauchées - Vorgearbeitete Ringfutter - Internal step collet blanks
Bien que la plupart des pinces soient destinées à serrer de la matière ou des pièces par l'extérieur, il y a de
nombreux cas où il est nécessaire de pouvoir serrer des pièces courtes, par exemple des rondelles, par
l'intérieur. C'est dans ce but qu'ont été développées les pinces échelles. Comme le serrage se fait de
l'intérieur vers l'extérieur, il a été nécessaire de construire un dispositif de serrage spécial. Ce dispositif est
composé de :
- un cône d'expansion
- une tige et un écrou, qui sont montés d'origine sur la pince échelle (sauf dans le type W12, où ces
accessoires ne sont pas nécessaires).
Le cône d'expansion, qui est un accessoire standard pour tours SCHAUBLIN, doit être commandé
séparément.
Les pinces échelles existent dans les types de base pour tours SCHAUBLIN correspondant aux pinces
tirées W12, W20 et W25. Il n'en existe pas, par contre, dans les types poussés F.
Nos pinces échelles peuvent être obtenues ébauchées : c'est-à-dire avec le corps rectifié et une tête
cylindrique, préfendue, qui doit être usinée selon les besoins.
Les pinces échelles ne sont pas trempables. Elles ne sont pas prévues non plus pour des travaux de
grande précision.
En ce qui concerne le serrage par l'intérieur, veuillez également consulter les chapitres consacrés aux
tasseaux expansibles.
