W
51

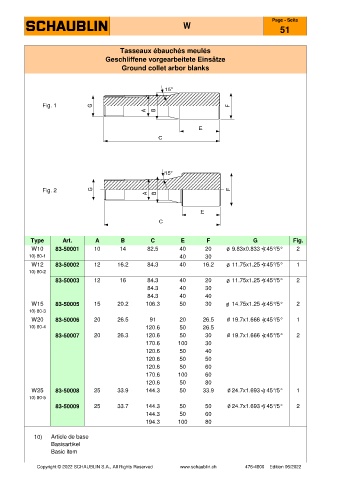

Tasseaux ébauchés meulés
Geschliffene vorgearbeitete Einsätze
Ground collet arbor blanks

Fig. 1

Fig. 2

Type Art. A B C E F G Fig.
W10 83-50001 10 14 82.5 40 20 9.83x0.833 ) 45°/5° 2
10) 80-1 40 30
W12 83-50002 12 16.2 84.3 40 16.2 11.75x1.25 ) 45°/5° 1
10) 80-2
83-50003 12 16 84.3 40 20 11.75x1.25 ) 45°/5° 2
84.3 40 30
84.3 40 40
W15 83-50005 15 20.2 106.3 50 30 14.75x1.25 ) 45°/5° 2
10) 80-3
W20 83-50006 20 26.5 91 20 26.5 19.7x1.666 ) 45°/5° 1
10) 80-4 120.6 50 26.5
83-50007 20 26.3 120.6 50 30 19.7x1.666 ) 45°/5° 2
170.6 100 30
120.6 50 40
120.6 50 50
120.6 50 60
170.6 100 60
120.6 50 80
W25 83-50008 25 33.9 144.3 50 33.9 24.7x1.693 ) 45°/5° 1
10) 80-5
83-50009 25 33.7 144.3 50 50 24.7x1.693 ) 45°/5° 2
144.3 50 60
194.3 100 80

10) Article de base
Basisartikel
Basic item
