Page 184 - SCHAUBLIN
P. 184
Page - Seite

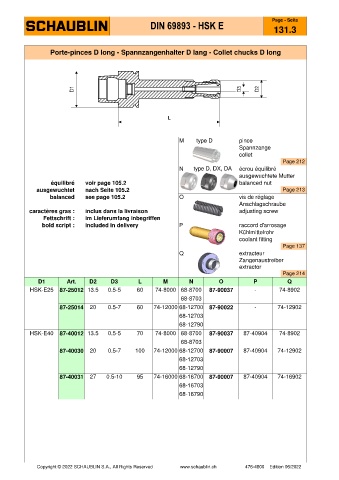

DIN 69893 - HSK E
131.3
Porte-pinces D long - Spannzangenhalter D lang - Collet chucks D long
M type D pince
Spannzange
collet
Page 212
N type D, DX, DA écrou équilibré
ausgewuchtete Mutter
équilibré voir page 105.2 balanced nut
ausgewuchtet nach Seite 105.2 Page 213
balanced see page 105.2 O vis de réglage
Anschlagschraube
caractères gras : inclus dans la livraison adjusting screw
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery P raccord d'arrosage
Kühlmittelrohr
coolant fitting
Page 137
Q extracteur
Zangenaustreiber
extractor
Page 214
D1 Art. D2 D3 L M N O P Q
HSK-E25 87-25012 13.5 0.5-5 60 74-8000 68-8700 87-90037 - 74-8902
68-8703
87-25014 20 0.5-7 60 74-12000 68-12700 87-90022 - 74-12902
68-12703
68-12790
HSK-E40 87-40012 13.5 0.5-5 70 74-8000 68-8700 87-90037 87-40904 74-8902
68-8703
87-40030 20 0.5-7 100 74-12000 68-12700 87-90007 87-40904 74-12902
68-12703
68-12790
87-40031 27 0.5-10 95 74-16000 68-16700 87-90007 87-40904 74-16902
68-16703
68-16790
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
