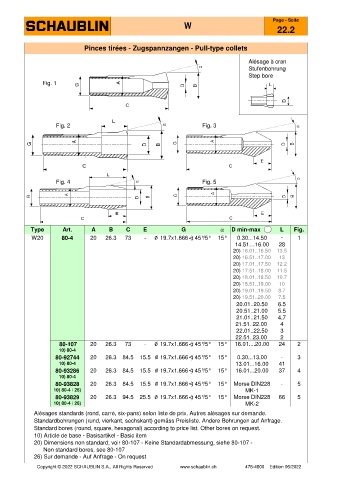

Page 59 - SCHAUBLIN

Page - Seite
W
22.2

Pinces tirées - Zugspannzangen - Pull-type collets

Alésage à cran
Stufenbohrung
Step bore
Fig. 1

Fig. 2 Fig. 3

Fig. 4 Fig. 5

Type Art. A B C E G a D min-max L Fig.
W20 80-4 20 26.3 73 - 19.7x1.666 ) 45°/5° 15° 0.30...14.50 - 1
14.51…16.00 28
20) 16.01..16.50 13.5
20) 16.51..17.00 13
20) 17.01..17.50 12.2
20) 17.51..18.00 11.5
20) 18.01..18.50 10.7
20) 18.51..19.00 10
20) 19.01..19.50 8.7
20) 19.51..20.00 7.5
20.01..20.50 6.5
20.51..21.00 5.5
21.01..21.50 4.7
21.51..22.00 4
22.01..22.50 3
22.51..23.00 2
80-107 20 26.3 73 - 19.7x1.666 ) 45°/5° 15° 16.01....20.00 24 2
10) 80-4
80-92744 20 26.3 84.5 15.5 19.7x1.666 ) 45°/5° 15° 0.30...13.00 - 3
10) 80-4 13.01...16.00 41
80-93286 20 26.3 84.5 15.5 19.7x1.666 ) 45°/5° 15° 16.01...20.00 37 4
10) 80-4
80-93828 20 26.3 84.5 15.5 19.7x1.666 ) 45°/5° 15° Morse DIN228 - 5
10) 80-4 / 26) MK-1
80-93829 20 26.3 94.5 25.5 19.7x1.666 ) 45°/5° 15° Morse DIN228 66 5
10) 80-4 / 26) MK-2
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
20) Dimensions non standard, voir 80-107 - Keine Standardabmessung, siehe 80-107 -
Non standard bores, see 80-107
26) Sur demande - Auf Anfrage - On request
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
