P. 61
Page - Seite
W
22.4

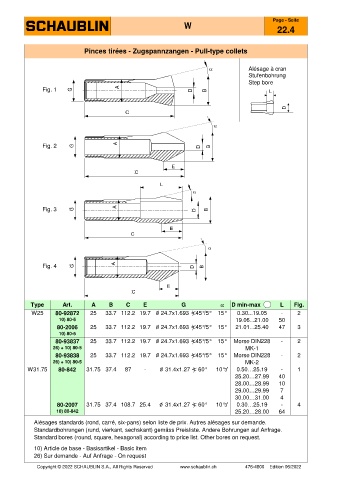

Pinces tirées - Zugspannzangen - Pull-type collets
Alésage à cran
Stufenbohrung
Step bore
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Type Art. A B C E G a D min-max L Fig.
W25 80-92872 25 33.7 112.2 19.7 24.7x1.693 ) 45°/5° 15° 0.30...19.05 - 2
10) 80-5 19.06...21.00 50
80-2006 25 33.7 112.2 19.7 24.7x1.693 ) 45°/5° 15° 21.01...25.40 47 3
10) 80-5
80-93837 25 33.7 112.2 19.7 24.7x1.693 ) 45°/5° 15° Morse DIN228 - 2
26) + 10) 80-5 MK-1
80-93838 25 33.7 112.2 19.7 24.7x1.693 ) 45°/5° 15° Morse DIN228 - 2
26) + 10) 80-5 MK-2
W31.75 80-842 31.75 37.4 87 - 31.4x1.27 ) 60° 10°3' 0.50…25.19 - 1
25.20…27.99 40
28.00…28.99 10
29.00…29.99 7
30.00…31.00 4
80-2007 31.75 37.4 108.7 25.4 31.4x1.27 ) 60° 10°3' 0.30…25.19 - 4
10) 80-842 25.20…28.00 64
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
26) Sur demande - Auf Anfrage - On request
