P. 60
Page - Seite
W
22.3

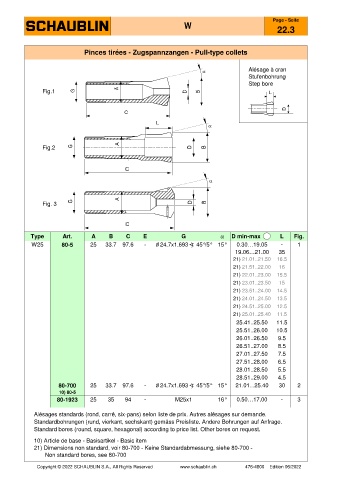

Pinces tirées - Zugspannzangen - Pull-type collets
Alésage à cran
Stufenbohrung
Step bore
Fig.1
Fig.2
Fig. 3
Type Art. A B C E G a D min-max L Fig.
W25 80-5 25 33.7 97.6 - 24.7x1.693 ) 45°/5° 15° 0.30…19.05 - 1
19.06…21.00 35
21) 21.01..21.50 16.5
21) 21.51..22.00 16
21) 22.01..23.00 15.5
21) 23.01..23.50 15
21) 23.51..24.00 14.5
21) 24.01..24.50 13.5
21) 24.51..25.00 12.5
21) 25.01..25.40 11.5
25.41..25.50 11.5
25.51..26.00 10.5
26.01..26.50 9.5
26.51..27.00 8.5
27.01..27.50 7.5
27.51..28.00 6.5
28.01..28.50 5.5
28.51..29.00 4.5
80-700 25 33.7 97.6 - 24.7x1.693 ) 45°/5° 15° 21.01...25.40 30 2
10) 80-5
80-1923 25 35 94 - M25x1 16° 0.50…17.00 - 3
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
21) Dimensions non standard, voir 80-700 - Keine Standardabmessung, siehe 80-700 -
Non standard bores, see 80-700
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
