W
22.1

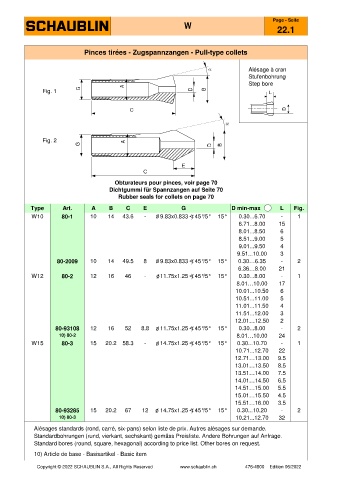

Pinces tirées - Zugspannzangen - Pull-type collets

Alésage à cran
Stufenbohrung
Step bore
Fig. 1

Fig. 2

Obturateurs pour pinces, voir page 70
Dichtgummi für Spannzangen auf Seite 70
Rubber seals for collets on page 70
Type Art. A B C E G a D min-max L Fig.
W10 80-1 10 14 43.6 - 9.83x0.833 ) 45°/5° 15° 0.30...6.70 - 1
6.71...8.00 15
8.01...8.50 6
8.51...9.00 5
9.01...9.50 4
9.51...10.00 3
80-2009 10 14 49.5 8 9.83x0.833 ) 45°/5° 15° 0.30…6.35 - 2
6.36…8.00 21
W12 80-2 12 16 46 - 11.75x1.25 ) 45°/5° 15° 0.30...8.00 - 1
8.01…10.00 17
10.01...10.50 6
10.51...11.00 5
11.01...11.50 4
11.51...12.00 3
12.01…12.50 2
80-93108 12 16 52 8.8 11.75x1.25 ) 45°/5° 15° 0.30...8.00 - 2
10) 80-2 8.01…10.00 24
W15 80-3 15 20.2 58.3 - 14.75x1.25 ) 45°/5° 15° 0.30...10.70 - 1
10.71...12.70 22
12.71…13.00 9.5
13.01…13.50 8.5
13.51…14.00 7.5
14.01…14.50 6.5
14.51…15.00 5.5
15.01…15.50 4.5
15.51…16.00 3.5
80-93285 15 20.2 67 12 14.75x1.25 ) 45°/5° 15° 0.30...10.20 - 2
10) 80-3 10.21...12.70 32

Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
