W, B, L
21.2

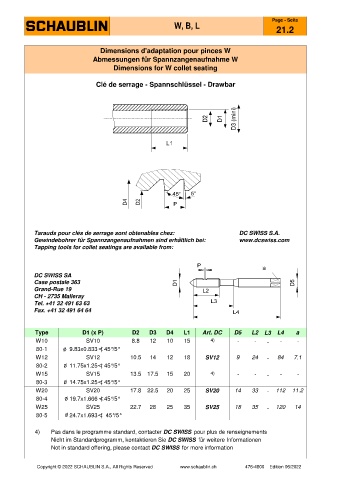

Dimensions d'adaptation pour pinces W
Abmessungen für Spannzangenaufnahme W
Dimensions for W collet seating
Clé de serrage - Spannschlüssel - Drawbar
Tarauds pour clés de serrage sont obtenables chez: DC SWISS S.A.
Gewindebohrer für Spannzangenaufnahmen sind erhältlich bei: www.dcswiss.com
Tapping tools for collet seatings are available from:
DC SWISS SA
Case postale 363
Grand-Rue 19
CH - 2735 Malleray
Tel. +41 32 491 63 63
Fax. +41 32 491 64 64
Type D1 (x P) D2 D3 D4 L1 Art. DC D5 L2 L3 L4 a
W10 SV10 8.8 12 10 15 4) - - - - -
80-1 9.83x0.833 ) 45°/5°
W12 SV12 10.5 14 12 18 SV12 9 24 - 84 7.1
80-2 11.75x1.25 ) 45°/5°
W15 SV15 13.5 17.5 15 20 4) - - - - -
80-3 14.75x1.25 ) 45°/5°
W20 SV20 17.8 22.5 20 25 SV20 14 33 - 112 11.2
80-4 19.7x1.666 ) 45°/5°
W25 SV25 22.7 28 25 35 SV25 18 35 - 120 14
80-5 24.7x1.693 ) 45°/5°
4) Pas dans le programme standard, contacter DC SWISS pour plus de renseignements
Nicht im Standardprogramm, kontaktieren Sie DC SWISS für weitere Informationen
Not in standard offering, please contact DC SWISS for more information
