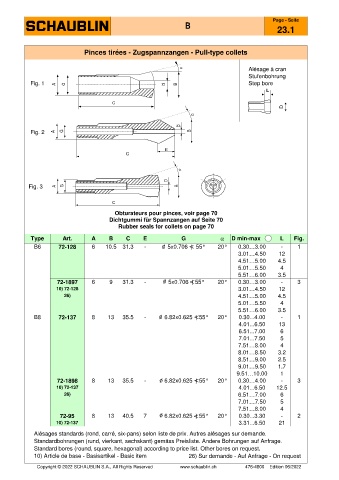

Pinces tirées - Zugspannzangen - Pull-type collets

Alésage à cran
Stufenbohrung
Fig. 1 Step bore

Fig. 2

Fig. 3

Obturateurs pour pinces, voir page 70
Dichtgummi für Spannzangen auf Seite 70
Rubber seals for collets on page 70

Type Art. A B C E G a D min-max L Fig.
B6 72-128 6 10.5 31.3 - 5x0.706 ) 55° 20° 0.30…3.00 - 1
3.01…4.50 12
4.51…5.00 4.5
5.01…5.50 4
5.51…6.00 3.5
72-1897 6 9 31.3 - 5x0.706 ) 55° 20° 0.30…3.00 - 3
10) 72-128 3.01…4.50 12
26) 4.51…5.00 4.5
5.01…5.50 4
5.51…6.00 3.5
B8 72-137 8 13 35.5 - 6.82x0.625 ) 55° 20° 0.30...4.00 - 1
4.01...6.50 13
6.51...7.00 6
7.01...7.50 5
7.51…8.00 4
8.01…8.50 3.2
8.51…9.00 2.5
9.01…9.50 1.7
9.51…10.00 1
72-1898 8 13 35.5 - 6.82x0.625 ) 55° 20° 0.30…4.00 - 3
10) 72-137 4.01...6.50 12.5
26) 6.51…7.00 6
7.01…7.50 5
7.51…8.00 4
72-95 8 13 40.5 7 6.82x0.625 ) 55° 20° 0.30...3.30 - 2
10) 72-137 3.31...6.50 21

Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item 26) Sur demande - Auf Anfrage - On request
