W, B, L
21.3

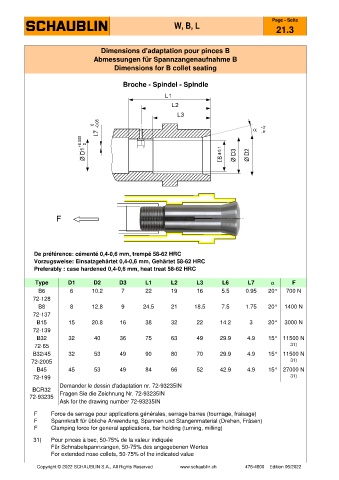

Dimensions d'adaptation pour pinces B
Abmessungen für Spannzangenaufnahme B
Dimensions for B collet seating
Broche - Spindel - Spindle
F
De préférence: cémenté 0,4-0,6 mm, trempé 58-62 HRC
Vorzugsweise: Einsatzgehärtet 0,4-0,6 mm, Gehärtet 58-62 HRC
Preferably : case hardened 0,4-0,6 mm, heat treat 58-62 HRC
Type D1 D2 D3 L1 L2 L3 L6 L7 a F
B6 6 10.2 7 22 19 16 5.5 0.95 20° 700 N
72-128
B8 8 12.8 9 24.5 21 18.5 7.5 1.75 20° 1400 N
72-137
B15 15 20.8 16 38 32 22 14.2 3 20° 3000 N
72-139
B32 32 40 36 75 63 49 29.9 4.9 15° 11500 N
72-65 31)
B32/45 32 53 49 90 80 70 29.9 4.9 15° 11500 N
72-2005 31)
B45 45 53 49 84 66 52 42.9 4.9 15° 27000 N
72-199 31)
Demander le dessin d'adaptation nr. 72-93235IN
BCR32
Fragen Sie die Zeichnung Nr. 72-93235IN
72-93235
Ask for the drawing number 72-93235IN
F Force de serrage pour applications générales, serrage barres (tournage, fraisage)
F Spannkraft für übliche Anwendung, Spannen und Stangenmaterial (Drehen, Fräsen)
F Clamping force for general applications, bar holding (turning, milling)
31) Pour pinces à bec, 50-75% de la valeur indiquée
Für Schnabelspannzangen, 50-75% des angegebenen Wertes
For extended nose collets, 50-75% of the indicated value
