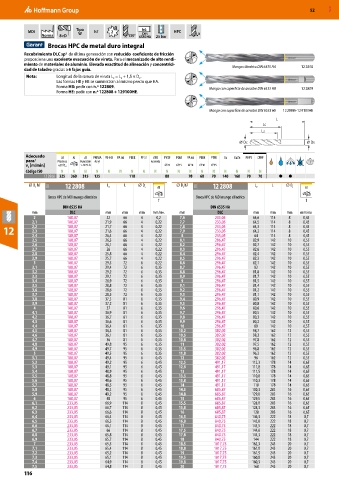

Page 116 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI Tipo h7 2 h6 HPC x
DIN
W

Norma 8×D 135° 6535 HA 25 bar
Brocas HPC de metal duro integral
Recubrimiento DLC sp de última generación con reducido coeficiente de fricción
2
proporciona una excelente evacuación de viruta. Para el mecanizado de alto rendi-
miento de materiales de aluminio. Elevada exactitud de alineación y concentrici- Mango cilíndrico DIN 6535 HA 12 2808
dad de taladro gracias a 6 fajas guía.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
2
C
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 122809. Mango con superficie de arrastre DIN 6535 HB 12 2809
Forma HE: pedir con n.º 122808 + 129100HE.
Mango con superficie de arrastre DIN 6535 HE 12 2808+12 9100HE
L
LC
L2

DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
12 2808 325 360 315 135 110 80 70 60 70 140 160 70 70 ● ●
⌀ D h7 11E 12 2808 L 2 L ⌀ D s Al ⌀ D h7 11E 12 2808 L 2 L ⌀ D s Al
C
C
Broca HPC de MDI mango cilíndrico Broca HPC de MDI mango cilíndrico
f f
DIN 6535 HA DIN 6535 HA
mm DLC mm mm mm mm/rev. mm DLC mm mm mm mm/rev.
2 188,07 22 66 4 0,2 7,6 233,05 64,6 114 8 0,45
2,1 188,07 21,9 66 4 0,22 7,7 233,05 64,5 114 8 0,45
12 2,2 188,07 21,7 66 4 4 0,22 7,8 233,05 64,3 114 8 8 0,45
114
0,45
188,07
2,3
7,9
0,22
64,2
233,05
21,6
66
2,4 188,07 26,4 66 4 0,22 8 233,05 64 114 8 0,45
2,5 188,07 26,3 66 4 0,22 8,1 296,47 82,9 142 10 0,55
2,6 188,07 26,1 66 4 0,22 8,2 296,47 82,7 142 10 0,55
2,7 188,07 26 66 4 0,22 8,3 296,47 82,6 142 10 0,55
2,8 188,07 25,8 66 4 0,22 8,4 296,47 82,4 142 10 0,55
2,9 188,07 25,7 66 4 0,22 8,5 296,47 82,3 142 10 0,55
3 188,07 29,5 72 6 0,22 8,6 296,47 82,1 142 10 0,55
3,1 188,07 29,4 72 6 0,35 8,7 296,47 82 142 10 0,55
3,2 188,07 29,2 72 6 0,35 8,8 296,47 81,8 142 10 0,55
3,3 188,07 29,1 72 6 0,35 8,9 296,47 81,7 142 10 0,55
3,4 188,07 28,9 72 6 0,35 9 296,47 81,5 142 10 0,55
3,5 188,07 28,8 72 6 0,35 9,1 296,47 81,4 142 10 0,55
3,6 188,07 28,6 72 6 0,35 9,2 296,47 81,2 142 10 0,55
3,7 188,07 28,5 72 6 0,35 9,3 296,47 81,1 142 10 0,55
3,8 188,07 37,3 81 6 0,35 9,4 296,47 80,9 142 10 0,55
3,9 188,07 37,2 81 6 0,35 9,5 296,47 80,8 142 10 0,55
4 188,07 37 81 6 0,35 9,6 296,47 80,6 142 10 0,55
4,1 188,07 36,9 81 6 0,35 9,7 296,47 80,5 142 10 0,55
4,2 188,07 36,7 81 6 0,35 9,8 296,47 80,3 142 10 0,55
4,3 188,07 36,6 81 6 0,35 9,9 296,47 80,2 142 10 0,55
4,4 188,07 36,4 81 6 0,35 10 296,47 80 142 10 0,55
4,5 188,07 36,3 81 6 0,35 10,2 382,02 98,7 162 12 0,55
4,6 188,07 36,1 81 6 0,35 10,5 382,02 98,3 162 12 0,55
4,7 188,07 36 81 6 0,35 10,8 382,02 97,8 162 12 0,55
4,8 188,07 49,8 95 6 0,35 11 382,02 97,5 162 12 0,55
4,9 188,07 49,7 95 6 0,35 11,5 382,02 96,8 162 12 0,55
5 188,07 49,5 95 6 0,35 11,8 382,02 96,3 162 12 0,55
5,1 188,07 49,4 95 6 0,45 12 382,02 96 162 12 0,55
5,2 188,07 49,2 95 6 0,45 12,5 491,17 112,3 178 14 0,65
5,3 188,07 49,1 95 6 0,45 12,8 491,17 111,8 178 14 0,65
5,4 188,07 48,9 95 6 0,45 13 491,17 111,5 178 14 0,65
5,5 188,07 48,8 95 6 0,45 13,5 491,17 110,8 178 14 0,65
5,6 188,07 48,6 95 6 0,45 13,8 491,17 110,3 178 14 0,65
5,7 188,07 48,5 95 6 0,45 14 491,17 110 178 14 0,65
5,8 188,07 48,3 95 6 0,45 14,5 685,87 130,3 203 16 0,65
5,9 188,07 48,2 95 6 0,45 14,8 685,87 129,8 203 16 0,65
6 188,07 48 95 6 0,45 15 685,87 129,5 203 16 0,65
6,1 233,05 66,9 114 8 0,45 15,5 685,87 128,8 203 16 0,65
6,2 233,05 66,7 114 8 0,45 15,8 685,87 128,3 203 16 0,65
6,3 233,05 66,6 114 8 0,45 16 685,87 128 203 16 0,65
6,4 233,05 66,4 114 8 0,45 16,5 840,75 146,3 222 18 0,7
6,5 233,05 66,3 114 8 0,45 16,8 840,75 145,8 222 18 0,7
6,6 233,05 66,1 114 8 0,45 17 840,75 145,5 222 18 0,7
6,7 233,05 66 114 8 0,45 17,5 840,75 144,8 222 18 0,7
6,8 233,05 65,8 114 8 0,45 17,8 840,75 144,3 222 18 0,7
6,9 233,05 65,7 114 8 0,45 18 840,75 144 222 18 0,7
7 233,05 65,5 114 8 0,45 18,5 1017,75 162,3 243 20 0,7
7,1 233,05 65,4 114 8 0,45 18,8 1017,75 161,8 243 20 0,7
7,2 233,05 65,2 114 8 0,45 19 1017,75 161,5 243 20 0,7
7,3 233,05 65,1 114 8 0,45 19,5 1017,75 160,8 243 20 0,7
7,4 233,05 64,9 114 8 0,45 19,8 1017,75 160,3 243 20 0,7
7,5 233,05 64,8 114 8 0,45 20 1017,75 160 243 20 0,7
116
