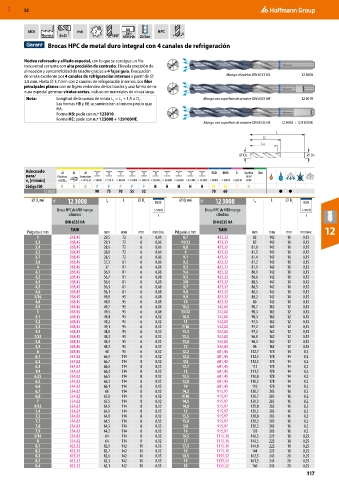

Page 117 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

MDI m6 2 h6 HPC x
DIN
Norma 8×D 140° 6535 HA 25 bar

Brocas HPC de metal duro integral con 4 canales de refrigeración

Núcleo reforzado y afilado especial, con lo que se consigue un filo
transversal cortante con alta precisión de centrado. Elevada precisión de
alineación y concentricidad de taladro gracias a 4 fajas guía. Evacuación
de viruta excelente por 4 canales de refrigeración internos a partir de ⌀ Mango cilíndrico DIN 6535 HA 12 3008
3,8 mm. Hasta ⌀ 3,7 mm con 2 canales de refrigeración internos. Los filos
principales planos con un ligero redondeo de los bordes y una forma de ra-
nura especial generan virutas cortas, incluso en materiales de viruta larga.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . Mango con superficie de arrastre DIN 6535 HB 12 3010
C
2
Las formas HB y HE se suministran al mismo precio que
HA.
Forma HB: pedir con n.º 123010.
Forma HE: pedir con n.º 123008 + 129100HE.
Mango con superficie de arrastre DIN 6535 HE 12 3008 + 12 9100HE
L
LC
L2

DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
12 3008 90 75 70 55 32 70 60 ● ●
⌀ D m6 11E 12 3008 L 2 L ⌀ D s INOX ⌀ D m6 11E 12 3008 L 2 L ⌀ D s INOX
C
C
Broca HPC de MDI mango > 900 N Broca HPC de MDI mango > 900 N
cilíndrico f cilíndrico f
DIN 6535 HA DIN 6535 HA
TiAlN TiAlN 12
Pulgadas o mm mm mm mm mm/rev. Pulgadas o mm mm mm mm mm/rev.
3 268,45 29,5 72 6 0,06 8,7 423,32 82 142 10 0,15
3,3 268,45 29,1 72 6 0,06 11/32 423,32 82 142 10 0,15
3,4 268,45 28,9 72 6 0,06 8,8 423,32 81,8 142 10 0,15
3,5 268,45 28,8 72 6 0,06 9 423,32 81,5 142 10 0,15
3,7 268,45 28,5 72 6 0,06 9,1 423,32 81,4 142 10 0,15
3,8 268,45 37,3 81 6 0,06 9,2 423,32 81,2 142 10 0,15
4 268,45 37 81 6 0,08 9,3 423,32 81,1 142 10 0,15
4,1 268,45 36,9 81 6 0,08 9,4 423,32 80,9 142 10 0,15
4,2 268,45 36,7 81 6 0,08 9,5 423,32 80,8 142 10 0,15
4,3 268,45 36,6 81 6 0,08 3/8 423,32 80,5 142 10 0,15
4,5 268,45 36,3 81 6 0,08 9,7 423,32 80,5 142 10 0,15
4,6 268,45 36,1 81 6 0,08 9,8 423,32 80,3 142 10 0,15
3/16 268,45 49,8 95 6 0,08 9,9 423,32 80,2 142 10 0,15
4,8 268,45 49,8 95 6 0,08 10 423,32 80 142 10 0,15
4,9 268,45 49,7 95 6 0,08 10,2 542,80 98,7 162 12 0,15
5 268,45 49,5 95 6 0,08 13/32 542,80 98,3 162 12 0,15
5,1 268,45 49,4 95 6 0,12 10,5 542,80 98,3 162 12 0,15
5,2 268,45 49,2 95 6 0,12 11 542,80 97,5 162 12 0,15
5,3 268,45 49,1 95 6 0,12 7/16 542,80 97,2 162 12 0,15
5,5 268,45 48,8 95 6 0,12 11,2 542,80 97,2 162 12 0,15
7/32 268,45 48,3 95 6 0,12 11,5 542,80 96,8 162 12 0,15
5,8 268,45 48,3 95 6 0,12 11,8 542,80 96,3 162 12 0,15
5,9 268,45 48,2 95 6 0,12 12 542,80 96 162 12 0,15
6 268,45 48 95 6 0,12 12,2 681,45 112,7 178 14 0,2
6,1 334,82 66,9 114 8 0,12 12,5 681,45 112,3 178 14 0,2
6,2 334,82 66,7 114 8 0,12 1/2 681,45 112,3 178 14 0,2
6,3 334,82 66,6 114 8 0,12 12,7 681,45 112 178 14 0,2
1/4 334,82 66,3 114 8 0,12 13 681,45 111,5 178 14 0,2
6,35 334,82 66,5 114 8 0,12 13,5 681,45 110,8 178 14 0,2
6,5 334,82 66,3 114 8 0,12 13,8 681,45 110,3 178 14 0,2
6,6 334,82 66,1 114 8 0,12 14 681,45 110 178 14 0,2
6,7 334,82 66 114 8 0,12 14,2 915,97 130,7 203 16 0,2
6,8 334,82 65,8 114 8 0,12 9/16 915,97 130,7 203 16 0,2
7 334,82 65,5 114 8 0,12 14,5 915,97 130,3 203 16 0,2
9/32 334,82 64,9 114 8 0,12 14,8 915,97 129,8 203 16 0,2
7,4 334,82 64,9 114 8 0,12 15 915,97 129,5 203 16 0,2
7,5 334,82 64,8 114 8 0,12 15,5 915,97 128,8 203 16 0,2
7,7 334,82 64,5 114 8 0,12 15,8 915,97 128,3 203 16 0,2
7,8 334,82 64,3 114 8 0,12 5/8 915,97 128,3 203 16 0,2
7,9 334,82 64,2 114 8 0,12 16 915,97 128 203 16 0,2
5/16 334,82 64 114 8 0,12 16,5 1115,10 146,3 222 18 0,25
8 334,82 64 114 8 0,12 17 1115,10 145,5 222 18 0,25
8,1 423,32 82,9 142 10 0,15 17,5 1115,10 144,8 222 18 0,25
8,2 423,32 82,7 142 10 0,15 18 1115,10 144 222 18 0,25
8,3 423,32 82,6 142 10 0,15 18,5 1355,52 162,3 243 20 0,25
8,5 423,32 82,3 142 10 0,15 19 1355,52 161,5 243 20 0,25
8,6 423,32 82,1 142 10 0,15 20 1355,52 160 243 20 0,25
