P. 260
Page - Seite
D
215

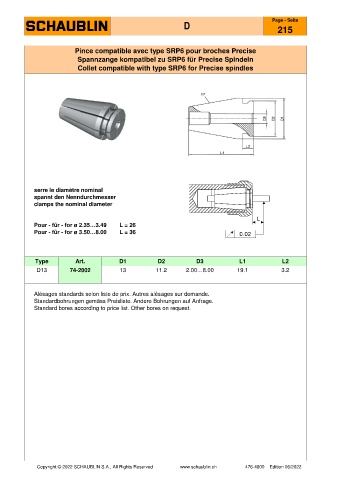

Pince compatible avec type SRP6 pour broches Precise
Spannzange kompatibel zu SRP6 für Precise Spindeln
Collet compatible with type SRP6 for Precise spindles
serre le diamètre nominal
spannt den Nenndurchmesser
clamps the nominal diameter
Pour - für - for ø 2.35…3.49 L = 26
Pour - für - for ø 3.50…8.00 L = 36
Type Art. D1 D2 D3 L1 L2
D13 74-2002 13 11.2 2.00…8.00 19.1 3.2
Alésages standards selon liste de prix. Autres alésages sur demande.
Standardbohrungen gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores according to price list. Other bores on request.
