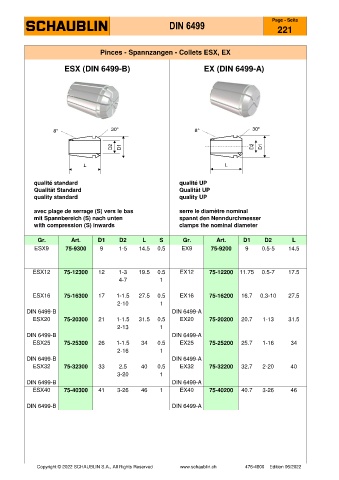

P. 262
Page - Seite
DIN 6499
221
Pinces - Spannzangen - Collets ESX, EX
ESX (DIN 6499-B) EX (DIN 6499-A)
qualité standard qualité UP
Qualität Standard Qualität UP
quality standard quality UP
avec plage de serrage (S) vers le bas serre le diamètre nominal
mit Spannbereich (S) nach unten spannt den Nenndurchmesser
with compression (S) inwards clamps the nominal diameter
Gr. Art. D1 D2 L S Gr. Art. D1 D2 L
ESX9 75-9300 9 1-5 14.5 0.5 EX9 75-9200 9 0.5-5 14.5
ESX12 75-12300 12 1-3 19.5 0.5 EX12 75-12200 11.75 0.5-7 17.5
4-7 1
ESX16 75-16300 17 1-1.5 27.5 0.5 EX16 75-16200 16.7 0.3-10 27.5
2-10 1
DIN 6499-B DIN 6499-A
ESX20 75-20300 21 1-1.5 31.5 0.5 EX20 75-20200 20.7 1-13 31.5
2-13 1
DIN 6499-B DIN 6499-A
ESX25 75-25300 26 1-1.5 34 0.5 EX25 75-25200 25.7 1-16 34
2-16 1
DIN 6499-B DIN 6499-A
ESX32 75-32300 33 2.5 40 0.5 EX32 75-32200 32.7 2-20 40
3-20 1
DIN 6499-B DIN 6499-A
ESX40 75-40300 41 3-26 46 1 EX40 75-40200 40.7 3-26 46
DIN 6499-B DIN 6499-A
