F
17.3

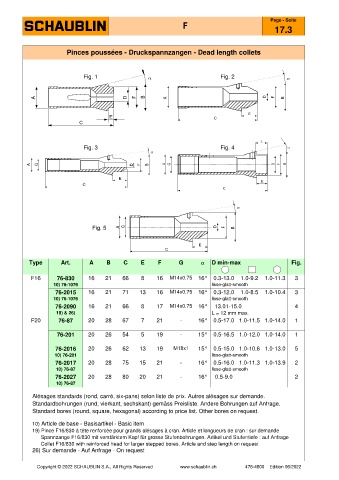

Pinces poussées - Druckspannzangen - Dead length collets
Fig. 1 Fig. 2
Fig. 3 Fig. 4
Fig. 5
Type Art. A B C E F G a D min-max Fig.
F16 76-830 16 21 66 8 16 M14x0.75 16° 0.3-13.0 1.0-9.2 1.0-11.3 3
10) 76-1076 lisse-glatt-smooth
76-2015 16 21 71 13 16 M14x0.75 16° 0.3-12.0 1.0-8.5 1.0-10.4 3
10) 76-1076 lisse-glatt-smooth
76-2090 16 21 66 8 17 M14x0.75 16° 13.01-15.0 4
19) & 26) L = 12 mm max.
F20 76-87 20 28 67 7 21 - 16° 0.5-17.0 1.0-11.5 1.0-14.0 1
76-201 20 26 54 5 19 - 15° 0.5-16.5 1.0-12.0 1.0-14.0 1
76-2016 20 26 62 13 19 M18x1 15° 0.5-15.0 1.0-10.6 1.0-13.0 5
10) 76-201 lisse-glatt-smooth
76-2017 20 28 75 15 21 - 16° 0.5-16.0 1.0-11.3 1.0-13.9 2
10) 76-87 lisse-glatt-smooth
76-2027 20 28 80 20 21 - 16° 0.5-9.0 2
10) 76-87
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
19) Pince F16/830 à tête renforcée pour grands alésages à cran. Article et longueurs de cran : sur demande
Spannzange F16/830 mit verstärktem Kopf für grosse Stufenbohrungen. Artikel und Stufentiefe : auf Anfrage
Collet F16/830 with reinforced head for larger stepped bores. Article and step length on request
26) Sur demande - Auf Anfrage - On request
