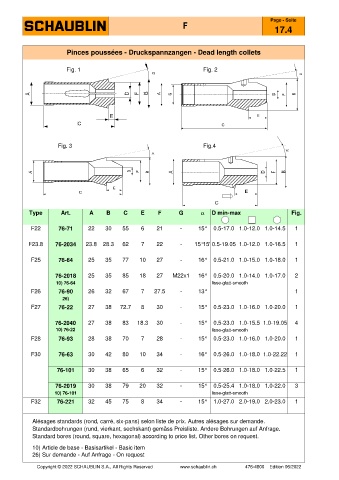

Pinces poussées - Druckspannzangen - Dead length collets
Fig. 1 Fig. 2
Fig. 3 Fig.4
Type Art. A B C E F G a D min-max Fig.
F22 76-71 22 30 55 6 21 - 15° 0.5-17.0 1.0-12.0 1.0-14.5 1
F23.8 76-2034 23.8 28.3 62 7 22 - 15°15' 0.5-19.05 1.0-12.0 1.0-16.5 1
F25 76-64 25 35 77 10 27 - 16° 0.5-21.0 1.0-15.0 1.0-18.0 1
76-2018 25 35 85 18 27 M22x1 16° 0.5-20.0 1.0-14.0 1.0-17.0 2
10) 76-64 lisse-glatt-smooth
F26 76-90 26 32 67 7 27.5 - 13° 1
26)
F27 76-22 27 38 72.7 8 30 - 15° 0.5-23.0 1.0-16.0 1.0-20.0 1
76-2040 27 38 83 18.3 30 - 15° 0.5-23.0 1.0-15.5 1.0-19.05 4
10) 76-22 lisse-glatt-smooth
F28 76-93 28 38 70 7 28 - 15° 0.5-23.0 1.0-16.0 1.0-20.0 1
F30 76-63 30 42 80 10 34 - 16° 0.5-26.0 1.0-18.0 1.0-22.22 1
76-101 30 38 65 6 32 - 15° 0.5-26.0 1.0-18.0 1.0-22.5 1
76-2019 30 38 79 20 32 - 15° 0.5-25.4 1.0-18.0 1.0-22.0 3
10) 76-101 lisse-glatt-smooth
F32 76-221 32 45 75 8 34 - 15° 1.0-27.0 2.0-19.0 2.0-23.0 1
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
26) Sur demande - Auf Anfrage - On request
