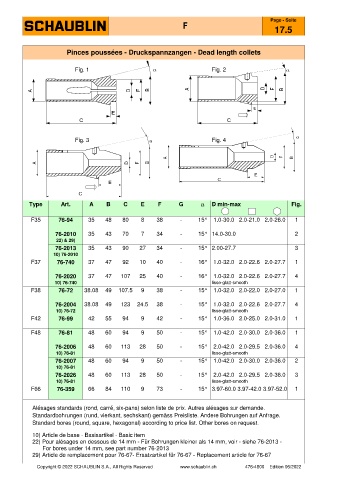

Page 49 - SCHAUBLIN
P. 49
Page - Seite
F
17.5
Pinces poussées - Druckspannzangen - Dead length collets
Fig. 1 Fig. 2
Fig. 3 Fig. 4
Type Art. A B C E F G a D min-max Fig.
F35 76-94 35 48 80 8 38 - 15° 1.0-30.0 2.0-21.0 2.0-26.0 1
76-2010 35 43 70 7 34 - 15° 14.0-30.0 2
22) & 29)
76-2013 35 43 90 27 34 - 15° 2.00-27.7 3
10) 76-2010
F37 76-740 37 47 92 10 40 - 16° 1.0-32.0 2.0-22.6 2.0-27.7 1
76-2020 37 47 107 25 40 - 16° 1.0-32.0 2.0-22.6 2.0-27.7 4
10) 76-740 lisse-glatt-smooth
F38 76-72 38.08 49 107.5 9 38 - 15° 1.0-32.0 2.0-22.0 2.0-27.0 1
76-2004 38.08 49 123 24.5 38 - 15° 1.0-32.0 2.0-22.6 2.0-27.7 4
10) 76-72 lisse-glatt-smooth
F42 76-99 42 55 94 9 42 - 15° 1.0-36.0 2.0-25.0 2.0-31.0 1
F48 76-81 48 60 94 9 50 - 15° 1.0-42.0 2.0-30.0 2.0-36.0 1
76-2006 48 60 113 28 50 - 15° 2.0-42.0 2.0-29.5 2.0-36.0 4
10) 76-81 lisse-glatt-smooth
76-2007 48 60 94 9 50 - 15° 1.0-42.0 2.0-30.0 2.0-36.0 2
10) 76-81
76-2026 48 60 113 28 50 - 15° 2.0-42.0 2.0-29.5 2.0-36.0 3
10) 76-81 lisse-glatt-smooth
F66 76-359 66 84 110 9 73 - 15° 3.97-60.0 3.97-42.0 3.97-52.0 1
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
22) Pour alésages en dessous de 14 mm - Für Bohrungen kleiner als 14 mm, voir - siehe 76-2013 -
For bores under 14 mm, see part number 76-2013
29) Article de remplacement pour 76-67- Ersatzartikel für 76-67 - Replacement article for 76-67
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
